Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

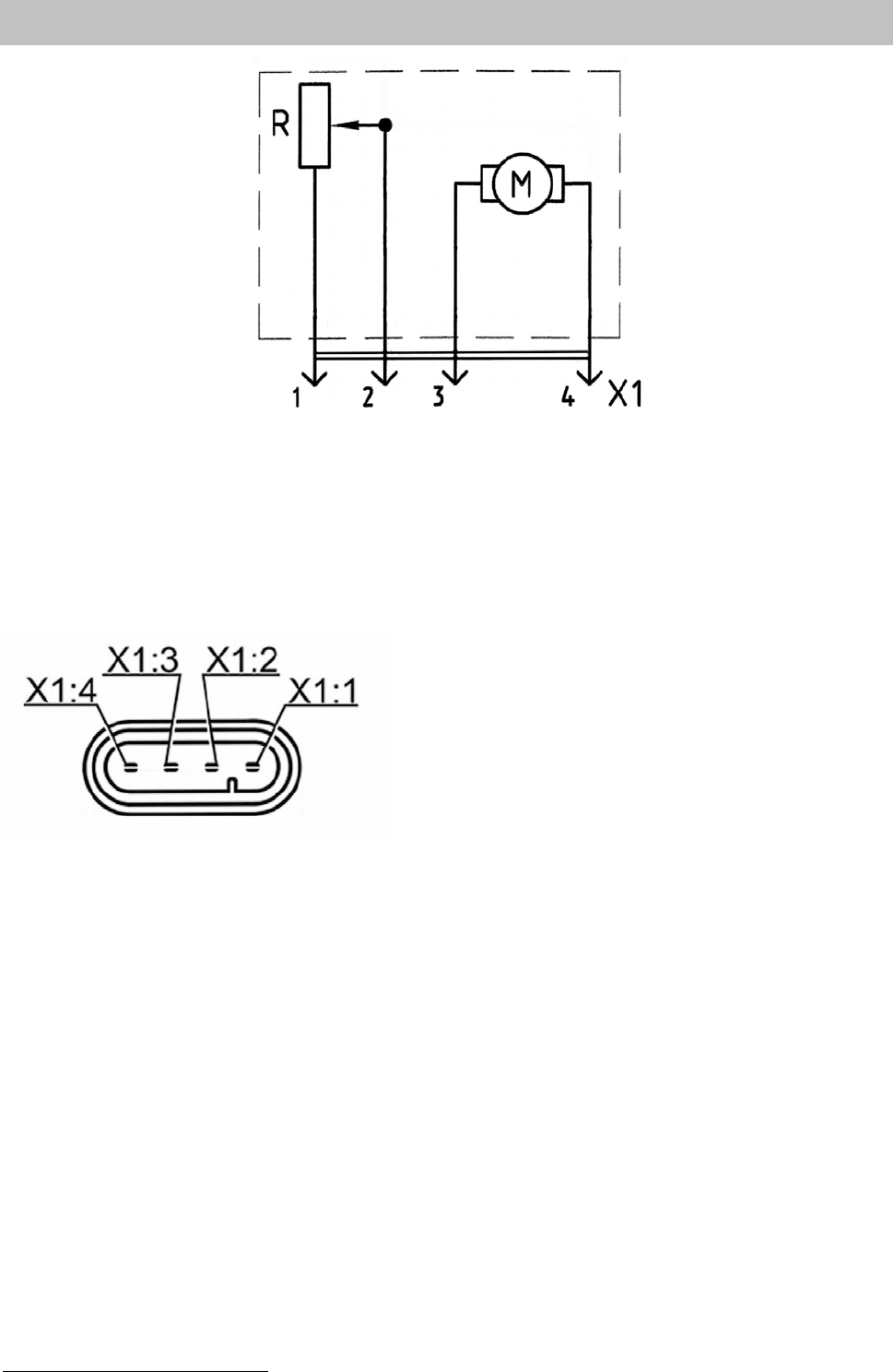

Рис. 7.82. Принципиальная электрическая схема модуля погружного
электробензонасоса: М - электронасос; R - реостат датчика уровня топлива
Рис. 7.83. Расположение контактов
разъема Х1 модуля
Указания по установке и эксплуатации
При замене неисправного модуля погружного электробензонасоса
необходимо выполнить следующее:
- после вскрытия упаковки осмотреть модуль на отсутствие повреждений
на корпусе, входном и выходном штуцерах, проверить целостность и легкость
перемещения рычага датчика уровня топлива с поплавком.
- установить модуль в топливный бак автомобиля, предварительно
установив уплотнительное кольцо, закрепить крышку модуля, обеспечив
герметичность топливного бака. Перед затяжкой прижимного кольца
установочные стрелки на модуле электробензонасоса и топливном баке должны
быть совмещены ( направлены друг на друга).
Соединить модуль с топливопроводами системы питания двигателя и
топливопроводом независимого отопителя
1)
, установленными на топливном
баке, обеспечив правильность установки топливопровода подачи топлива и
1)
– Для автомобилей с независимым отопителем
