7.15. Приборы и их датчики
7.15.1. Комбинация приборов
Для контроля за системами автомобиль оборудован электронной
комбинацией приборов (рис. 7.59), в которой установлены контрольные
приборы: тахометр, спидометр, указатель температуры двигателя, указатель
уровня топлива, сигнализаторы и многофункциональный дисплей маршрутного
компьютера.

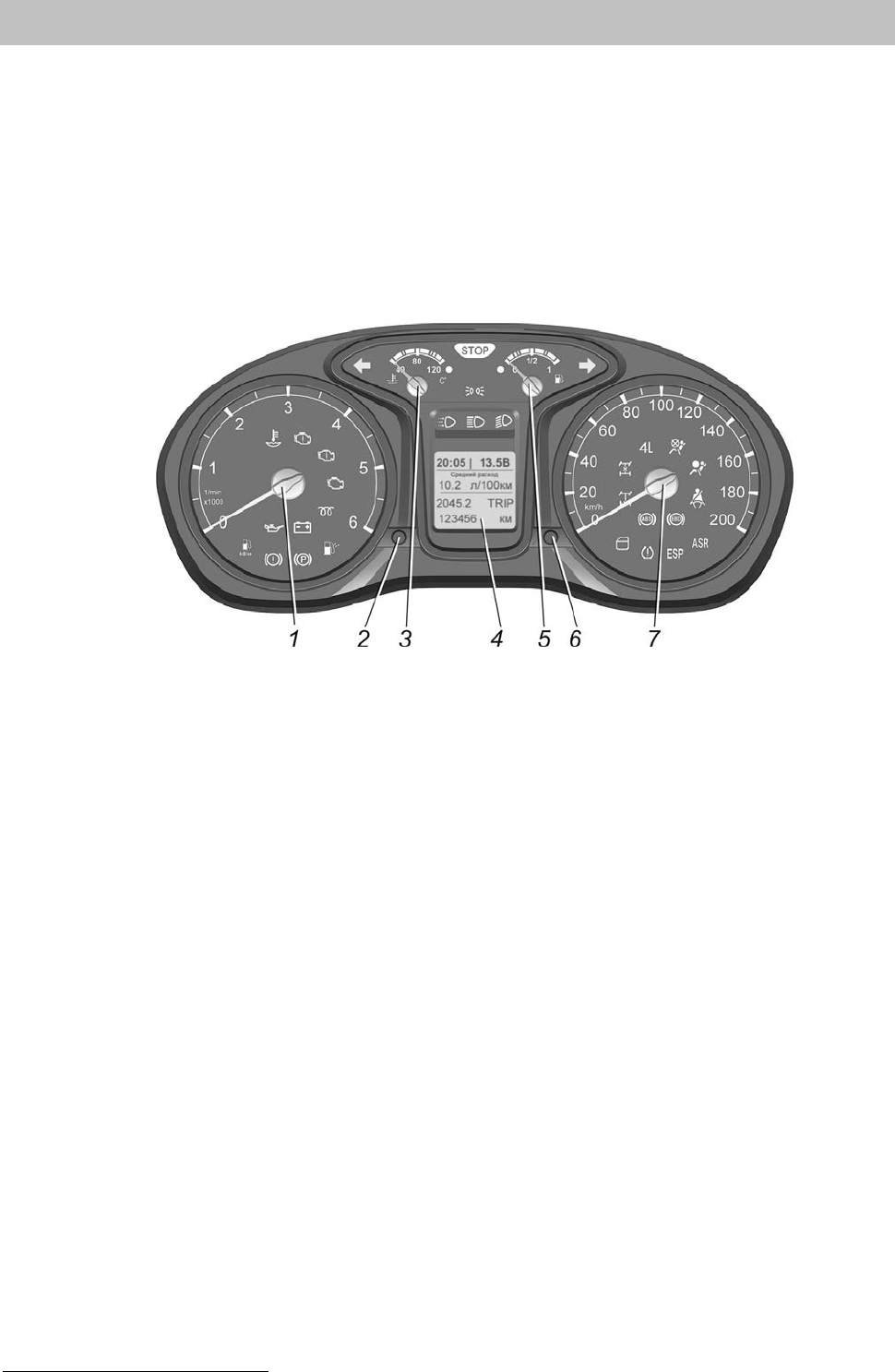

Рис. 7.59. Комбинация приборов: 1 – тахометр; 2 - кнопка «Режим»/управления
маршрутным компьютером; 3 - указатель температуры охлаждающей жидкости двигателя;
4 - многофункциональный дисплей маршрутного компьютера; 5 - указатель уровня топлива;
6 - кнопка установки на нуль показаний суточного пробега/перевода часов и минут;
7 - спидометр
Для проверки работоспособности стрелочных приборов и аварийных
сигнализаторов необходимо использовать режим «самотестирования»
комбинации приборов и воспользоваться «Методикой проверки
работоспособности комбинации приборов в составе автомобиля»
(см. раздел «Приложения»). Комбинация приборов относится к
необслуживаемым и неремонтируемым изделиям. В случае отказа комбинацию
приборов заменить на новую.
Снятие комбинации приборов необходимо проводить в следующем
порядке:
- снять крышку блока предохранителей и опустить рулевую колонку в
нижнее положение;
- вынуть заглушку на минитаймере
1)
предпускового подогревателя-
отопителя, отвернуть винт крепления, разъединить электрический разъем и
снять минитаймер с прокладкой;
- снять пульт
2)
управления независимым отопителем, вынув его из
кронштейна крепления и отсоединив разъем проводов;
1)
- Для автобусов, оборудованных предпусковым подогревателем-отопителем
2)
- Для автобусов, оборудованных независимым отопителем
