Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

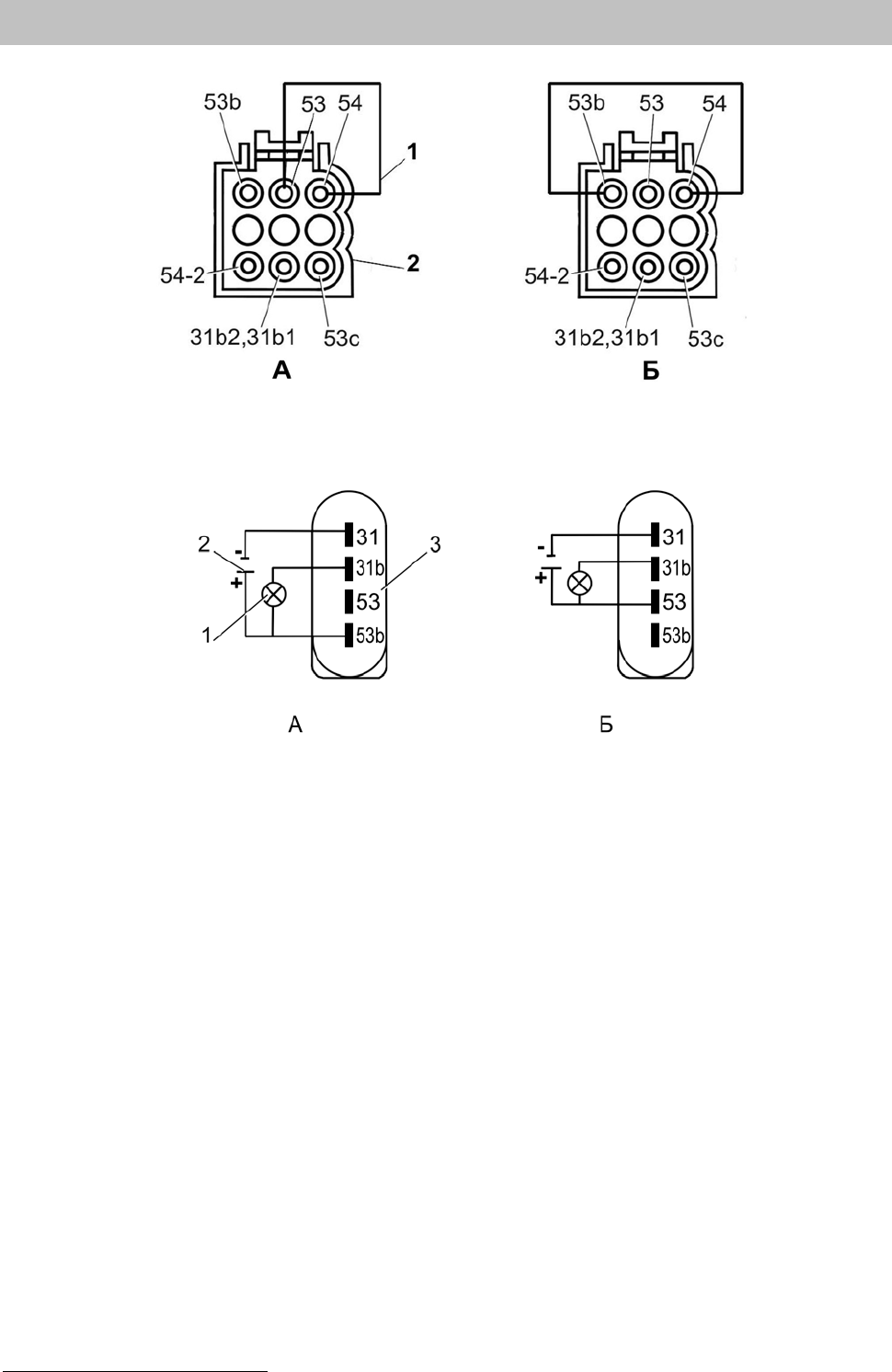

Рис. 7.38. Электрическая схема проверки стеклоочистителя на автомобиле: А - малая
скорость; Б - большая скорость; 1 - дополнительная перемычка; 2 - штекерный разъем жгута
проводов к переключателю стеклоочистителя
Рис. 7.39. Электрическая схема проверки работы стеклоочистителя, снятого с
автомобиля: А – работа на большой скорости; Б – работа на малой скорости;
1 - контрольная лампа; 2 – аккумуляторная батарея; 3 – соединительная колодка
стеклоочистителя
7.7.2. Переключатель стеклоочистителя с регулятором паузы
Управление стеклоочистителем и омывателем – совмещенное, и
осуществляется переключателем 3110.3709300-18
1)
(рис. 7.40), расположенным
справа под рулевым колесом.
Переключатель кроме двух постоянных скоростей стеклоочистителя
включает прерывистый режим работы с увеличением паузы между двойными
ходами.
Перемещение рычага переключения, переключение регулятора из одного
положения в другое должны быть четкими без заеданий, с обеспечением
надежной фиксации в предусмотренных положениях и коммутации
электрических цепей в соответствии с рис. 7.40.
Падение напряжения на выводных контактах переключателя (с проводами)
при силе тока 0,9-1,1 А не должно превышать 0,04 В.
1)
- На части автомобилей может быть установлен переключатель стеклоочистителя с регулятором паузы
2217.3769100
