7.6. Звуковые сигналы
На автомобиле установлен комплект из двух звуковых сигналов: низкого и
высокого тона.
Звуковые сигналы установлены на основании рамки радиатора
(фронтенде), момент затяжки болта крепления кронштейна сигнала к
фронтенду - 5,4-7,8 Н·м (0,55-0,80 кгс·м).
Сигналы включаются включателем звукового сигнала, расположенным в
центре рулевого колеса.
Звуковые сигналы рассчитаны на кратковременную работу, поэтому
необходимо избегать включения сигналов на длительное время. Если сигналы
звучат слабо, следует отрегулировать тон и силу звука винтом (рис. 7.34).

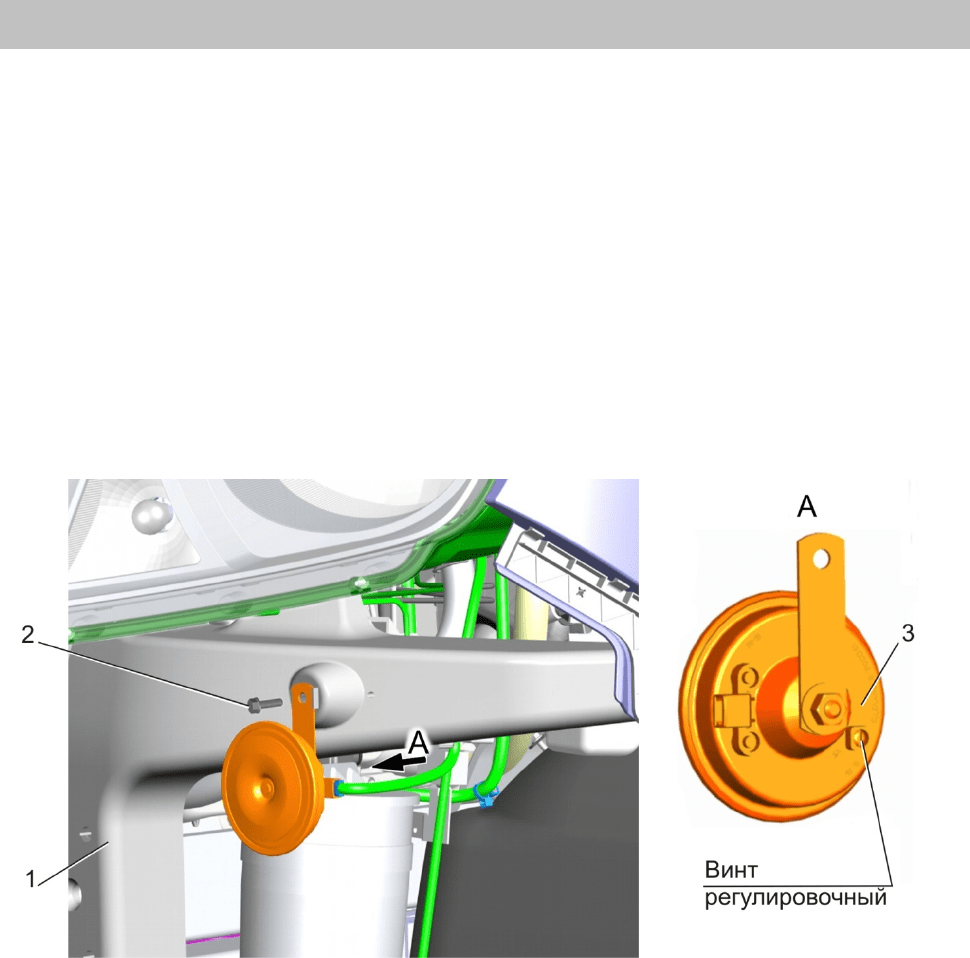

Рис. 7.34. Установка звукового сигнала: 1 – фронтенд; 2 – болт; 3 – сигнал звуковой
Проверка работоспособности звукового сигнала в составе автомобиля
проводится на слух при включении сигнала.
Отказами звукового сигнала считаются снижение чистоты звучания и
уровня звука, разрушение от тряски при эксплуатации автомобиля, потеря
герметичности.
Звуковой сигнал относится к необслуживаемым и неремонтируемым
изделиям, в случае отказа сигнал заменить на новый.
