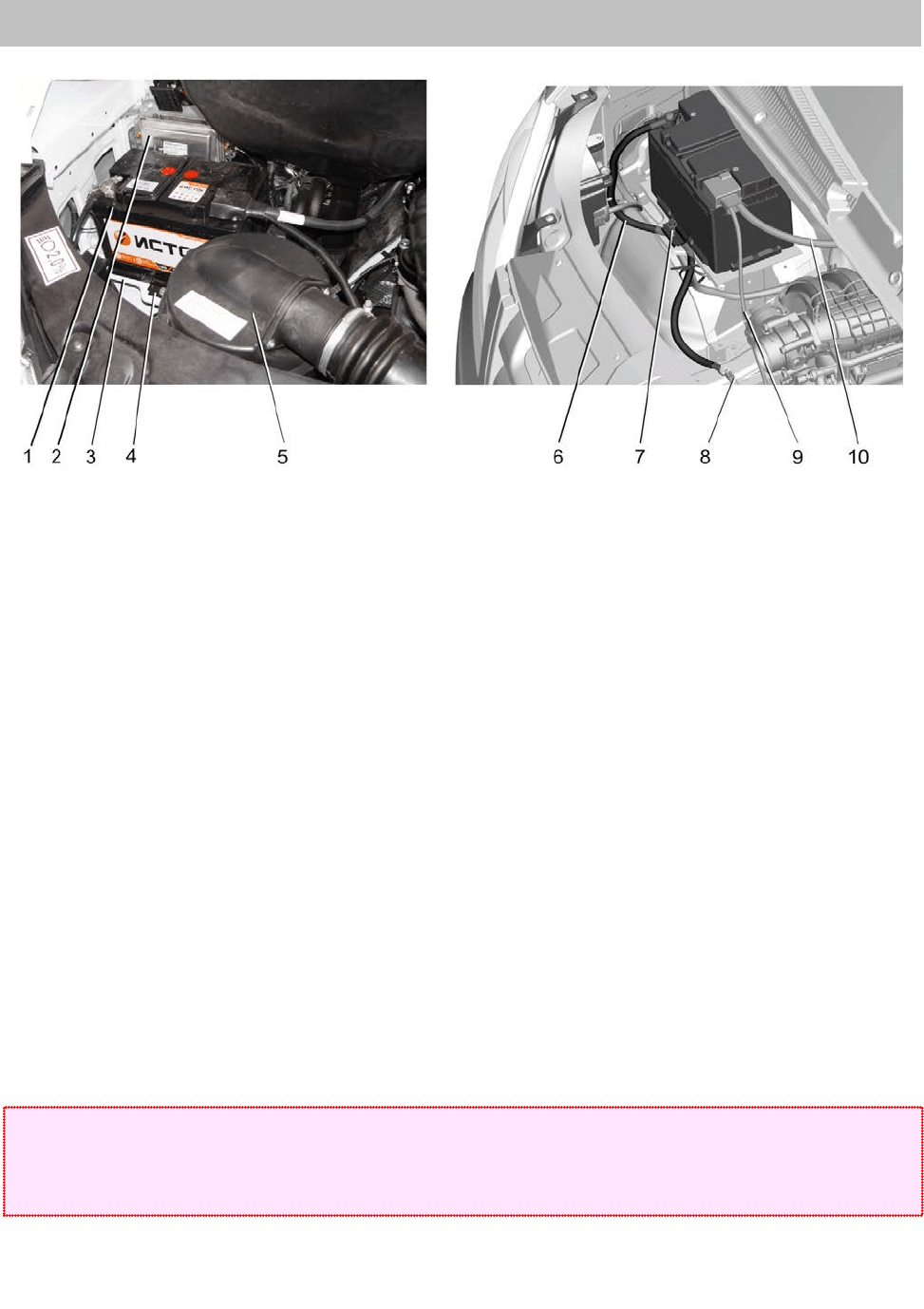

Рис. 7.3. Установка аккумуляторной батареи: 1 – аккумуляторная батарея ; 2 - блок
управления двигателем; 3 – основание аккумуляторной батареи; 4 – планка; 5 – воздушный
фильтр; 6– провод;7 – болт; 8 – провод к двигателю; 9 – провод к генератору; 10 – провод к
стартеру
Снятие аккумуляторной батареи необходимо проводить в следующей
последовательности:
- отсоединить сначала минусовой, а затем плюсовой провод от клемм
аккумуляторной батареи (положительная клемма больше отрицательной).
- снять крышку воздушного фильтра и отвести ее в сторону;
- отвернуть болт и снять планку крепления батареи;
- снять аккумуляторную батарею с автомобиля.
Установку аккумуляторной батареи необходимо проводить в
последовательности обратной снятию.
Момент затяжки болта крепления планки должен быть 12-18 Н·м
(1,2-1,8 кгс·м), гаек наконечников проводов – 5-6 Н·м (0,5-0,6 кгс·м).
Присоединить провода к клеммам аккумуляторной батареи - сначала
плюсовой провод, затем минусовой.
После установки смазать наконечники проводов и клеммы батареи
пушечной смазкой ПВК или Солидолом Ж, или Солидолом С.
ВНИМАНИЕ
Провода должны быть правильно подсоединены к клеммам АКБ. Смена
полярности не допускается.
