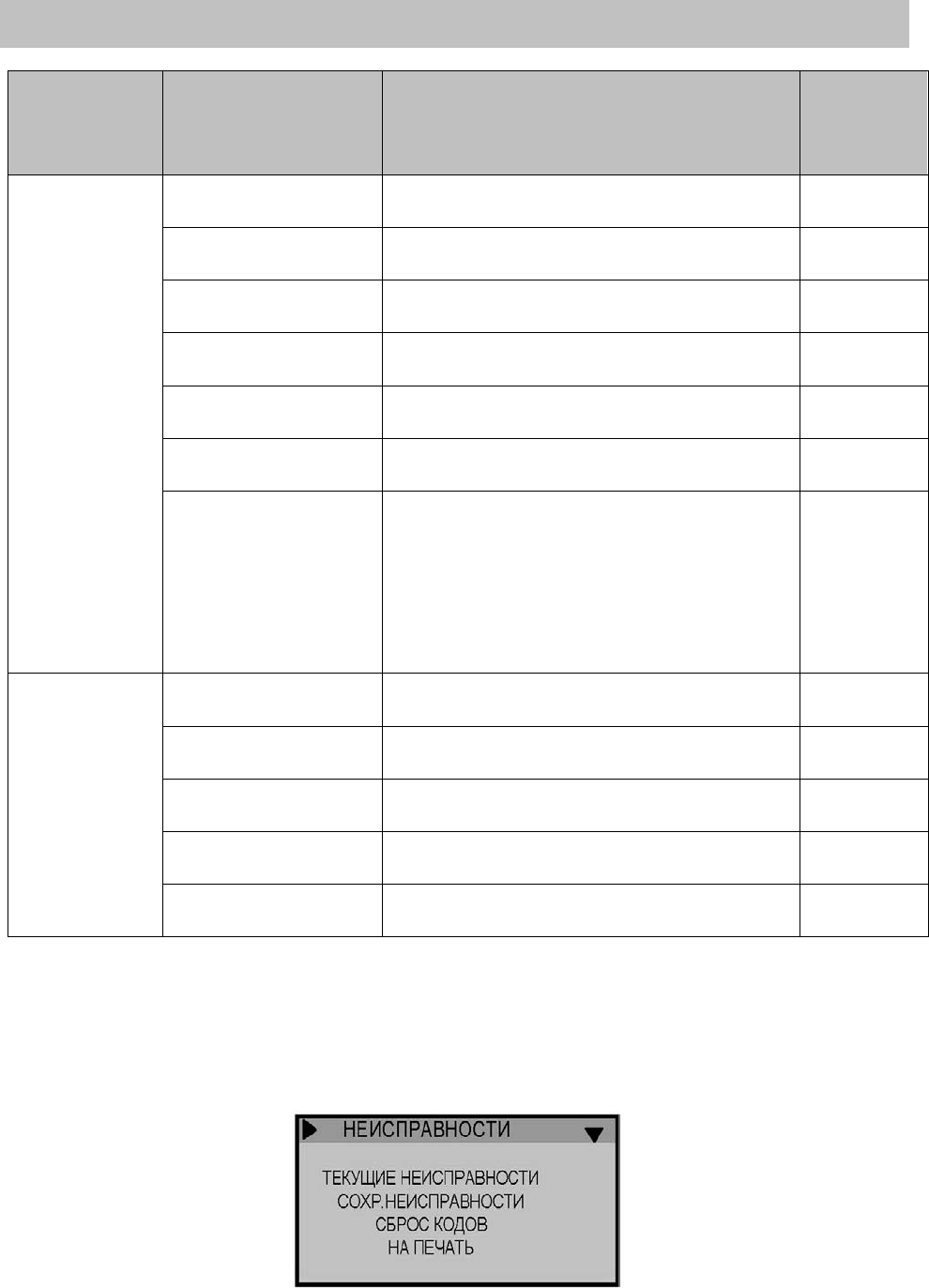

Иллюстрация: Руководство по ремонту на автобусы А65R32 и А65R33. Электрооборудование., Страница 115
Руководство по ремонту на автомобили «ГАЗель Next»
А22R22 и А22R32 с двухрядной кабиной (дополнение)
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
Страница
параметров
Наименование
параметров,
отображаемое
на дисплее
Расширенное наименование
параметров, доступное при нажатии
клавиши «F3»
Единица
измерения
Стр.3
Статус 1
Впуск. клапан ПЛ
Состояние впускного клапана переднего
левого колеса
АКТИВ/
НЕ АКТИВ
Выпуск. клапан ПЛ
Состояние выпускного клапана переднего
левого колеса
АКТИВ/
НЕ АКТИВ
Впуск. клапан ПП
Состояние впускного клапана переднего
правого колеса
АКТИВ/
НЕ АКТИВ
Выпуск. клапан ПП
Состояние выпускного клапана переднего
правого колеса
АКТИВ/
НЕ АКТИВ
Впуск. клапан ЗЛ
Состояние впускного клапана заднего
левого колеса
АКТИВ/
НЕ АКТИВ
Выпуск. клапан ЗЛ
Состояние выпускного клапана заднего
левого колеса
АКТИВ/
НЕ АКТИВ
Заполнение
Статус прокачки гидроагрегата.
- НЕ ЗАК – заполнение не закончено;
- ОК – заполнение завершено с
положительным результатом;
- НЕ ОК – заполнение завершено с
отрицательным результатом;
- BOSCH – заполнен поставщиком.
НЕ ЗАК/
ОК/
НЕ ОК/
BOSCH
Стр.4
Статус 2
Впуск. клапан ЗП
Состояние впускного клапана заднего
правого колеса
АКТИВ/
НЕ АКТИВ
Выпуск. клапан ЗП
Состояние выпускного клапана заднего
правого колеса
АКТИВ/
НЕ АКТИВ
Мотор насоса
Состояние мотора насоса
АКТИВ/
НЕ АКТИВ
Контроллер EBD
Статус контроллера EBD
НЕ АКТИВ/
АКТИВ
Контроллер ABS
Статус контроллера ABS
НЕ АКТИВ/
АКТИВ
3. В подразделе «Неисправности» осуществляется просмотр текущих и
сохраненных неисправностей, стирание кодов неисправностей, сохранение
неисправностей в памяти тестера для вывода на печать.
Меню подраздела «Неисправности» показано на рис. 7.90.
Рис. 7.90.
(Esc)

Выберите ваш язык
