Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
Регулировка зеркал происходит путем нажатия на ручку джойстика вправо,
влево, вперед, назад. Перемещением рукоятки вправо или влево осуществляется
регулировка по горизонтали, а вперед или назад – регулировка по вертикали.
Переключатели управления стеклоподъемниками и наружными зеркалами
заднего вида должны обеспечивать четкое переключение и фиксацию клавиш
(ручки джойстика) в среднем положении. Заедание клавиш переключателя и
ручки джойстика не допускается.
Электрические схемы переключателей управления стеклоподъемниками и
зеркалами заднего вида приведены на рис. 7.32.
Блоки переключателей управления стеклоподъемниками и зеркалами
заднего вида и переключатель управления стеклоподъемником правой двери
относятся к необслуживаемым и неремонтируемым изделиям, в случае выхода
из строя их заменяют новыми.

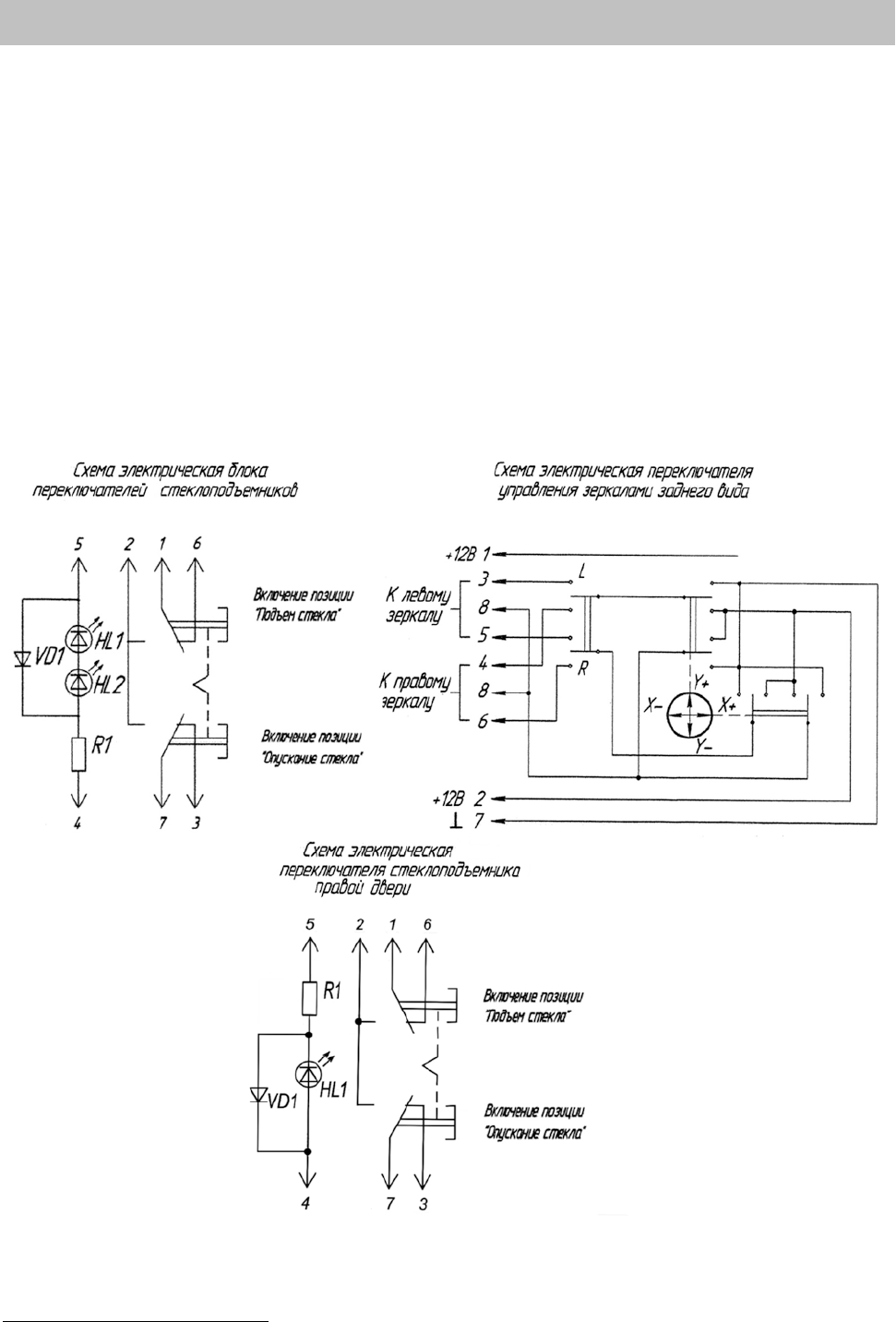

Рис. 7.32`. Электрические схемы блока переключателей 3302.3709060
1)
управления
стеклоподъемниками и зеркалами заднего вида и переключателя управления
стеклоподъемником 3302.3709040
2)
1)
- На части автомобилей может быть установлен блок переключателей управления
стеклоподъемниками и зеркалами заднего вида 354.3769
2)
- На части автомобилей может быть установлен переключатель управления
стеклоподъемником правой двери 921.3709
