Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

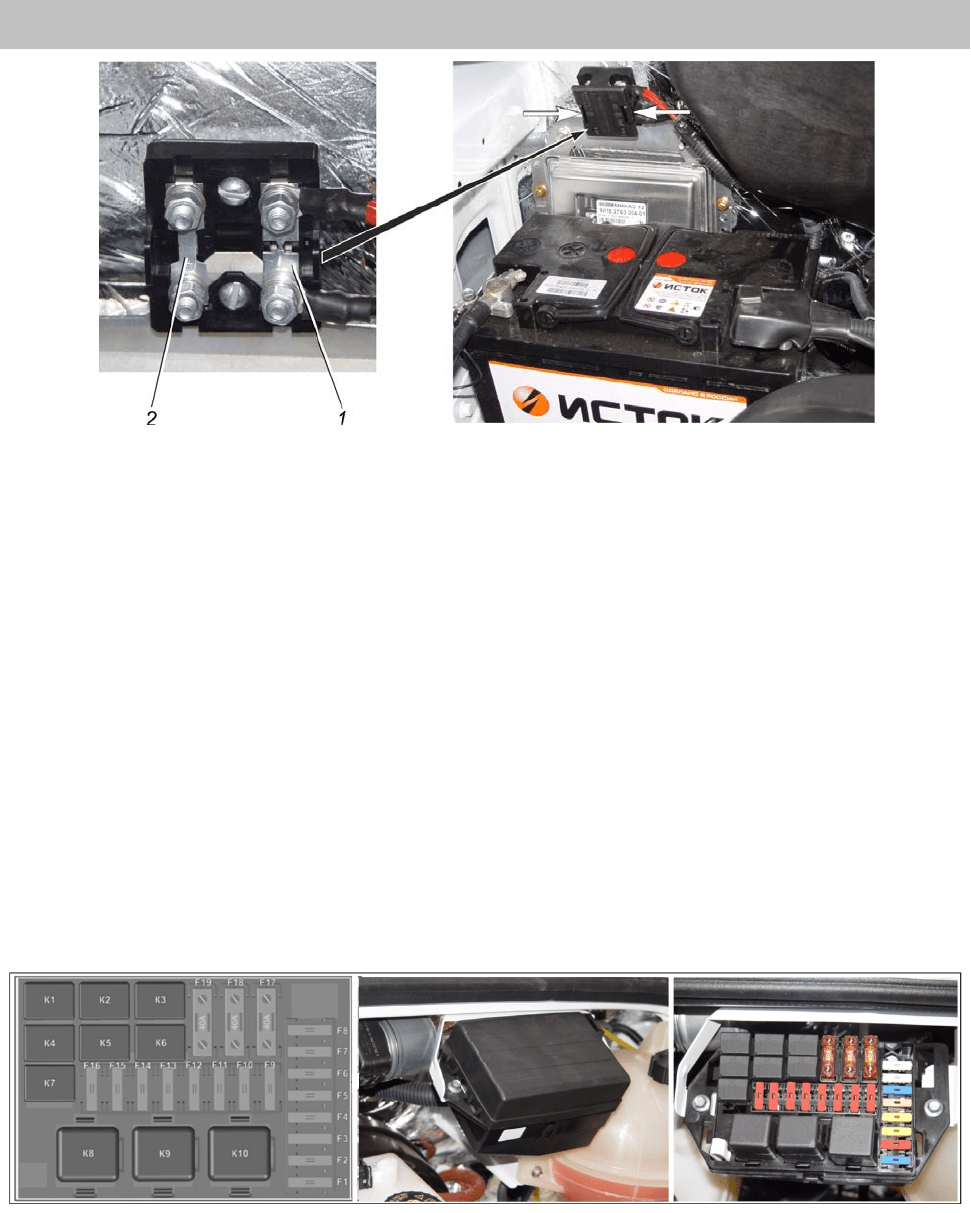

Рис. 7.67. Установка блока силовых предохранителей БПР-2М5: 1,2 - предохранители
7.17.2. Блок предохранителей и реле в моторном отделении
Под капотом слева на надставке щитка передка находится блок реле и
предохранителей (рис. 7.68). Величины предельной силы тока в амперах и
защищаемые предохранителями цепи указаны в табл. 7.5. Для доступа к
предохранителям и реле необходимо выполнить следующее:
- вдавить вовнутрь пластмассовую защелку на левом торце крышки и
снять крышку;
- извлечь пинцетом неисправный предохранитель;
- устранить неисправность в защищаемой цепи;
- установить новый предохранитель;
- закрыть крышку до фиксации защелки.
Рис. 7.68. Установка блока реле и предохранителей, расположенного в моторном
отделении
