Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.2.6. Модуль управления светотехникой
На автомобиле установлен модуль управления светотехникой 144.3769-01
(рис. 7.16) или 145.3769-01
1)
.
Модуль управления светотехникой предназначен для коммутации
электрических цепей управления наружным освещением, включая дневные
ходовые огни, передними или задними противотуманными огнями,
регулирования уровня освещения органов управления и приборов, управления
углом наклона светового луча фар.

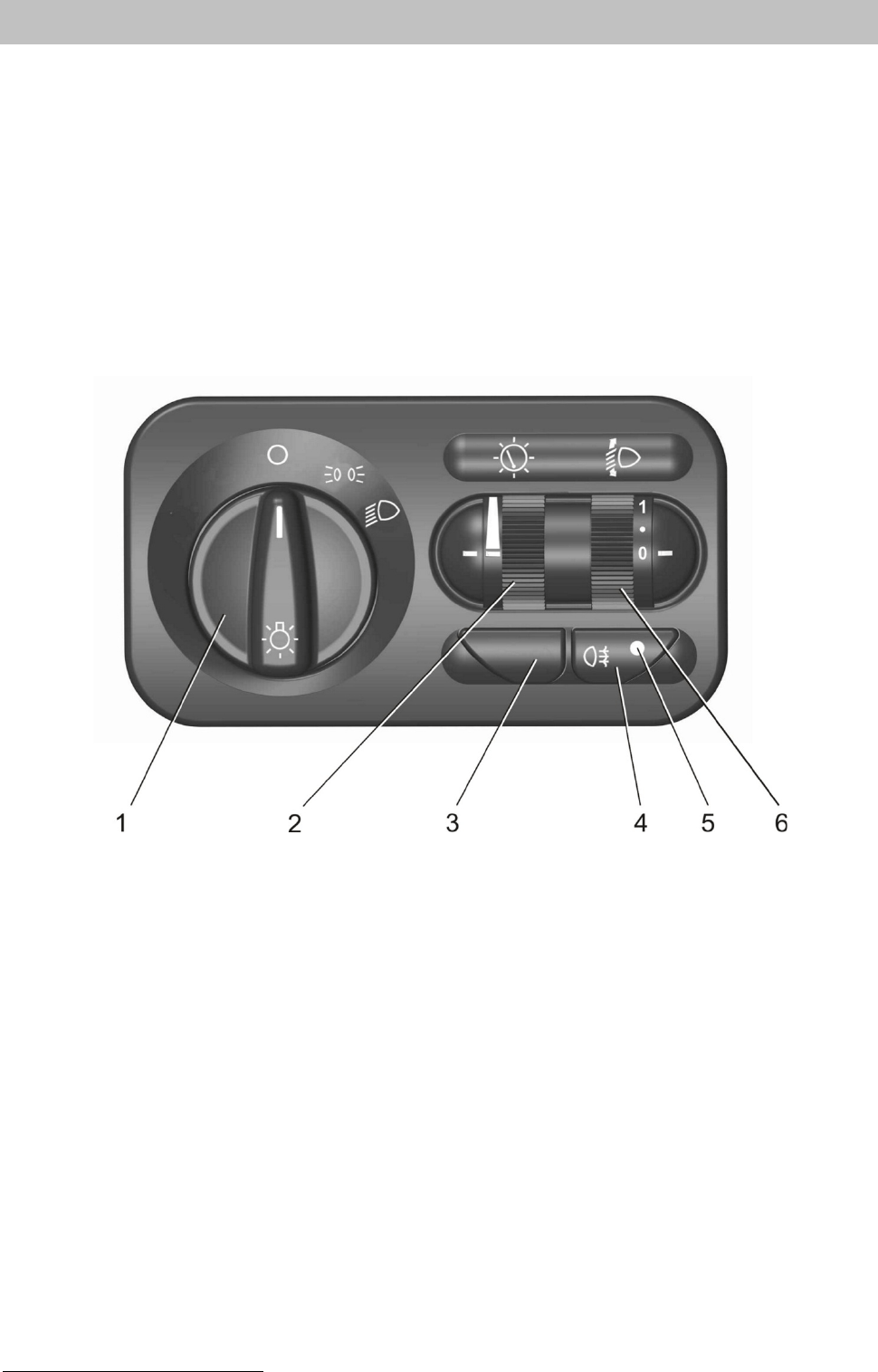

Рис. 7.16. Модуль управления светотехникой 144.3769-01: 1 - переключатель наружного
освещения; 2 - регулятор освещенности приборов; 3 – заглушка или выключатель
противотуманных фар; 4 - выключатель задних противотуманных огней; 5 - контрольный
сигнализатор; 6 - переключатель корректора света фар
Модуль управления светотехникой 145.3769-01 отличается выключателем
передних противотуманных фар с контрольным сигнализатором вместо
заглушки 3.
Подсветка условных символов, шкал, указателей регулятора и
переключателя корректора, контрольного сигнализатора осуществляется
светодиодами, цвет подсветки - светло-зеленый, для контрольных
сигнализаторов: передних противотуманных огней
1)
– зеленый, задних
противотуманных огней - желтый.
1)
- Для автомобилей, оборудованных противотуманными фарами
