Руководство по ремонту на автобусы А65R32 и А65R33. Электрооборудование., Страница 37

Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

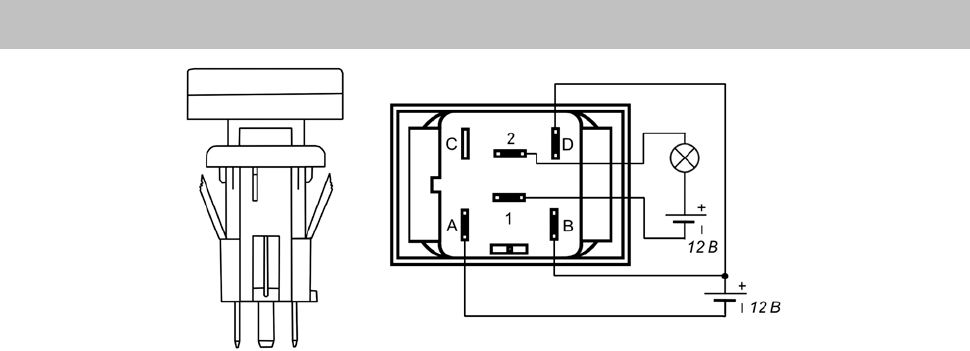

Рис. 7.27. Выключатель кнопочный
7.3.3.Выключатель сигнала положения педали сцепления
Выключатель сигнала положения педали сцепления установлен на
кронштейне справа от педали сцепления.
Выключатель сцепления коммутирует напряжение бортовой сети +12 В
в качестве признака о включении сцепления на блок управления. Выключатель
предназначен для идентификации блоком управления момента
включения/выключения передачи для определения режима работы двигателя
(холостой ход, включенная трансмиссия).
Исправность выключателя можно проверить с помощью контрольной
лампы по схеме на рис. 7.28. При выступании штока выключателя на
расстояние менее 14 мм контрольная лампа должна гореть, а на расстоянии
более 16,3 мм лампа должна гаснуть. Падение напряжения на выводах
выключателя должно быть не более 0,1В при токе 6А. Неисправный
выключатель заменить. При установке нового выключателя отрегулировать его
установку (см. подраздел «Сцепление»).
