Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
7.11. Контактные группы
Токопроводящие контактные группы предназначены для коммутации
электрических цепей управления замками сдвижной и задних дверей.
Технические характеристики контактных групп
Номинальное напряжение питания (В) 12
Максимальный ток (А) 5
Падение напряжения на штырях контактных групп (мВ), не более 10
Усилие сжатия подвижной части контактной группы (кгс ) 0,8-1,2
Контактные группы устанавливаются на двери комплектами. В комплект
контактной группы входит непосредственно контактная группа и пластина
контактной группы с чехлом (или без чехла).
Состав комплектов контактных групп, устанавливаемых на автобусы,
приведен на рис. 7.47-7.49.
Установка контактных групп показана на рис. 7.46 .

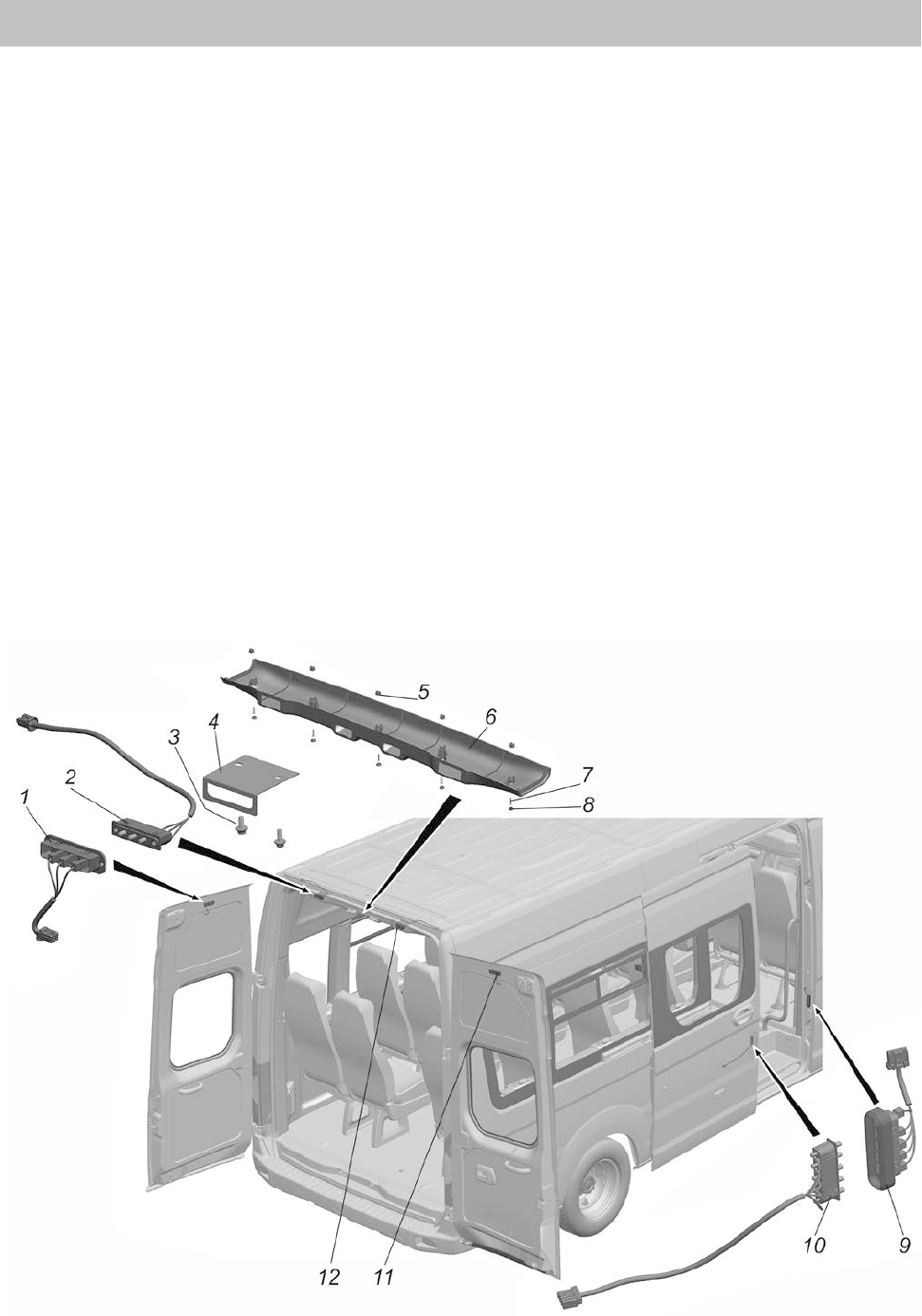

Рис. 7.46. Установка контактных групп: 1,9,11 - пластины контактных групп;
2,10,12 - контактные группы; 3 – болт; 4 - кронштейн контактной группы; 5 –гайка;
6 - накладка крыши задняя; 7 – винт; 8 –заглушка
