Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

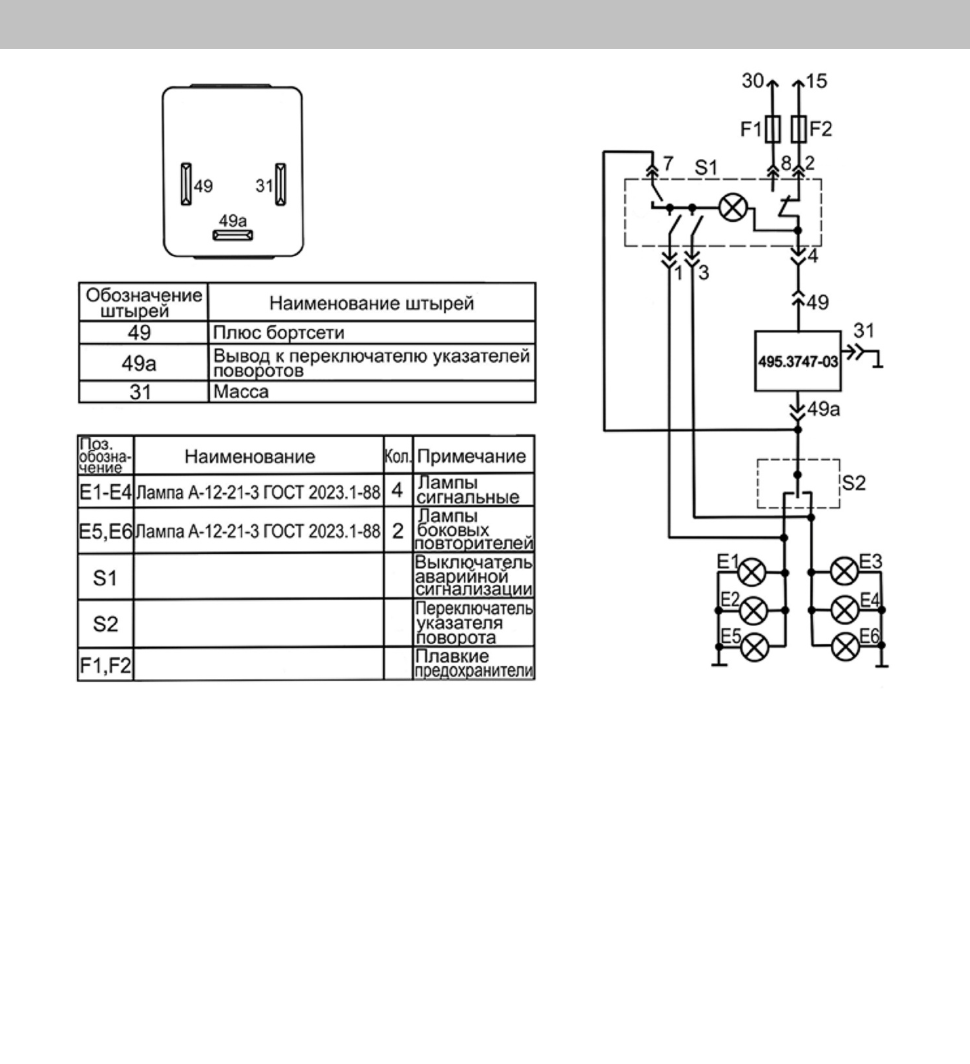

Рис. 7.22. Электрическая схема подключения прерывателя указателей поворота и
аварийной сигнализации на автомобиле
7.2.9. Выключатель света заднего хода
Выключатель света заднего хода служит для автоматического включения
света при движении задним ходом. Выключатель установлен в коробке передач
и механически соединен с рычагом переключения передач. При
соответствующем положении рычага выключатель соединяет цепь фонарей
заднего хода с источником тока.
Во время эксплуатации следует периодически проверять надежность
крепления выключателя. Проверку исправности снятого с автомобиля
выключателя можно делать с помощью контрольной лампы и источника
питания 12 В по схеме рис. 7.23. Лампа должна загораться при ходе шарика
L=0,76-2,24 мм. Неисправный выключатель заменить. Падение напряжения на
выводах выключателя должно быть не более 0,12 В при токе 5 А.
