Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
- дисплей SVGA (1024х768 pixels) color;
- установлена операционная система – Windows 7 и выше;
- установлено программное обеспечение - INSITE версии 8.0 и выше;
- порты ввода/вывода для порта USB 2.0, СOM-порт (RS-232 serial);
- дисковод DVD ROM (для установки программного обеспечения);
- клавиатура, мышь.
При диагностике двигателей необходимо пользоваться Руководством по
эксплуатации диагностического оборудования INLINE 6, Руководством по
техническому обслуживанию и ремонту двигателей Cummins ISF 2.8L,
Руководством пользователя программы INSITE.
Руководство по установке программного обеспечения на компьютер
находится на диске, прикладываемом к диагностическому адаптеру INLINE 6.
Диагностический адаптер INLINE 6 взаимодействует по CAN-шине с
блоком управления двигателем по протоколу J1939.
При включении выключателя приборов и стартера инициируется обмен
данными между адаптером INLINE 6, диагностической программой INSITE и
блоком управления электронной системы управления двигателем. При этом на
адаптере должны мигать индикаторы CAN/J1939 и USВ (или RS-232, если
компьютер подключен к СОМ-порту).
Порядок проведения диагностики
- подключить диагностический адаптер к колодке диагностического
разъема системы управления двигателем (рис. 7.71), при этом ключ
выключателя приборов и стартера должен находиться в положении «0»;

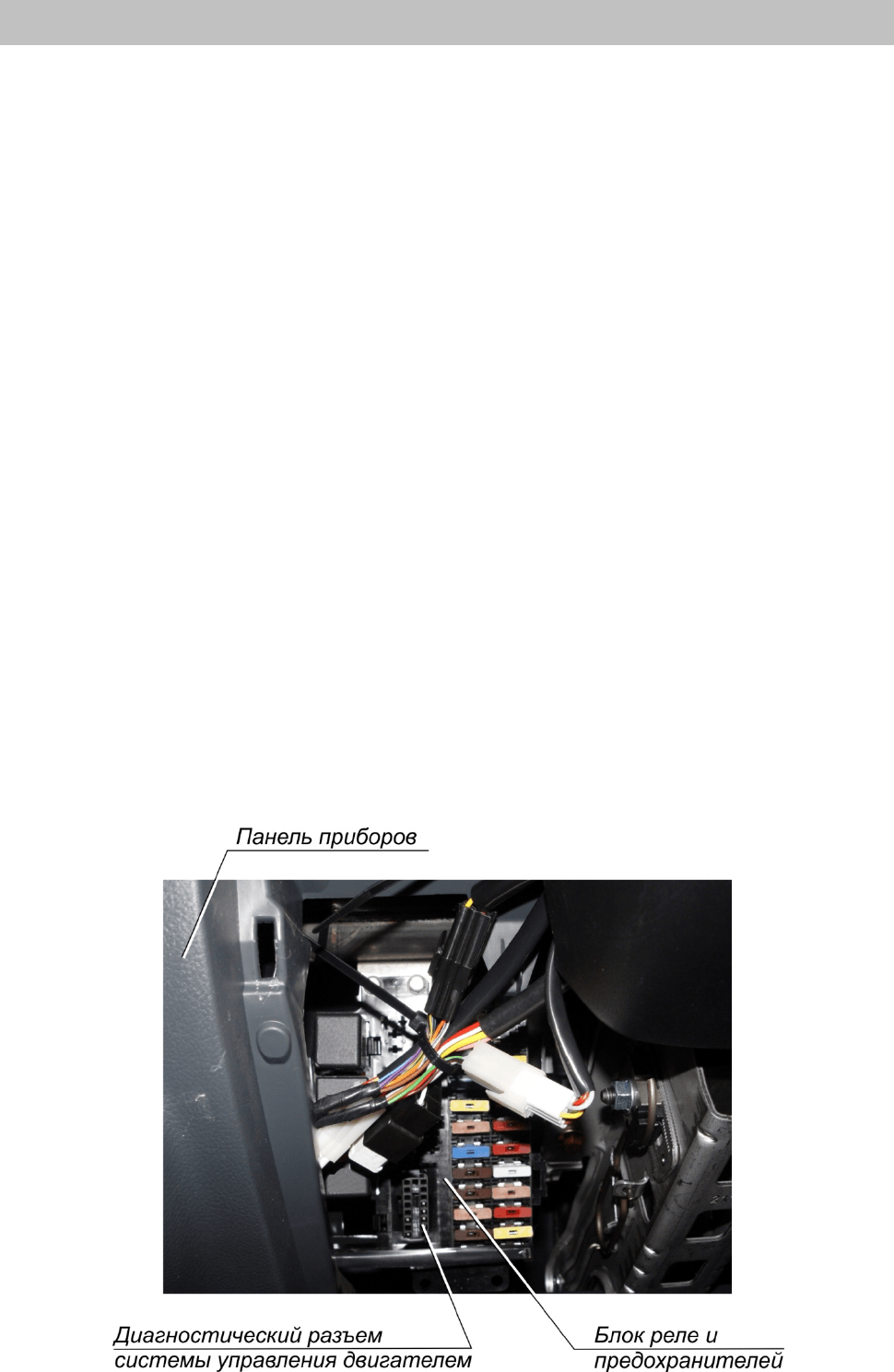

Рис. 7.71. Диагностический разъем системы управления двигателем
