Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

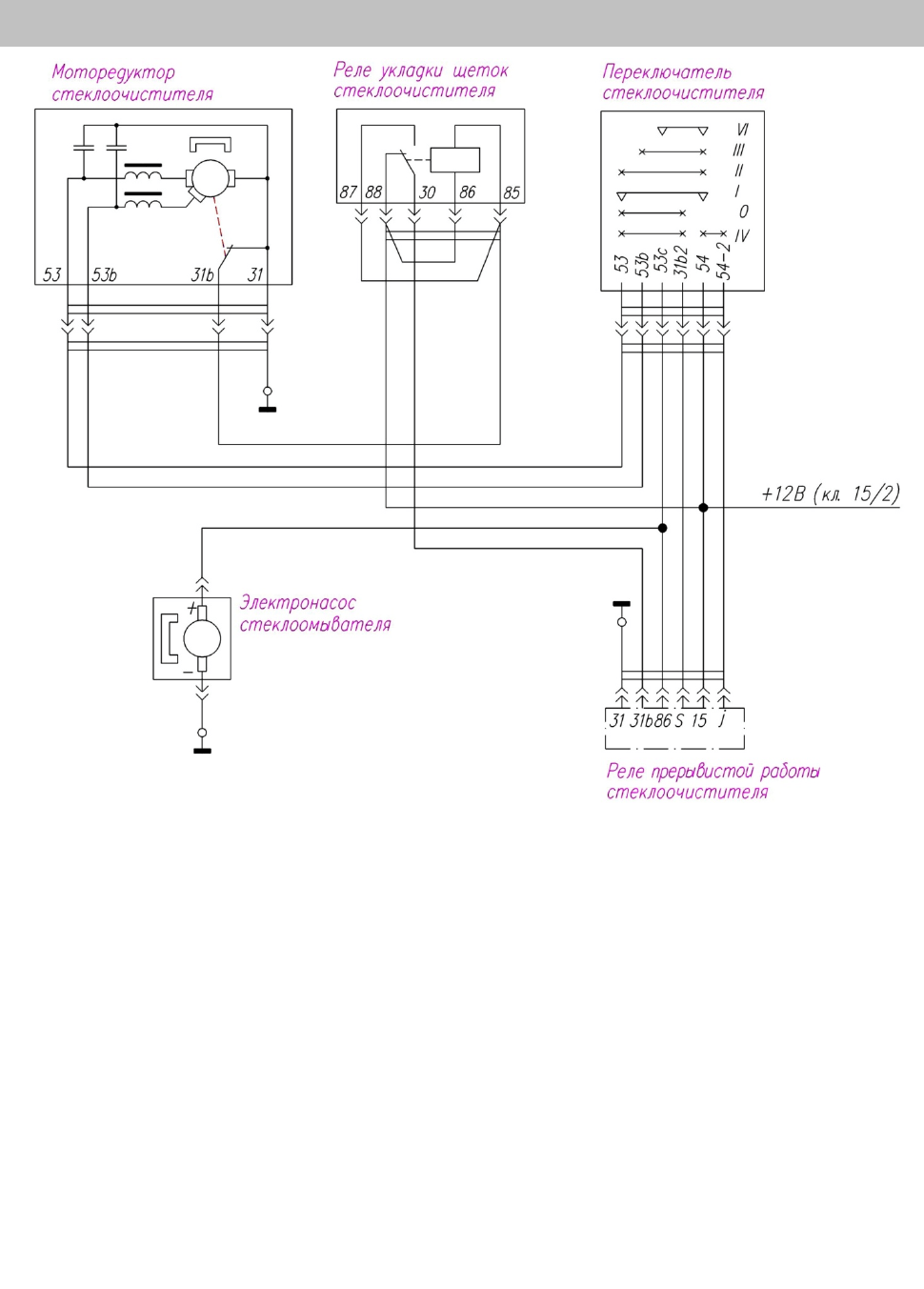

Рис. 7.37. Электрическая схема подключения стеклоочистителя
При отказе в работе стеклоочистителя необходимо определить, что
неисправно - стеклоочиститель или переключатель. Для этого необходимо
отключить штекерную колодку от переключателя (она находится под панелью
приборов) и соединить штекерные наконечники колодки (которая осталась на
жгуте проводов, идущих к стеклоочистителю), как показано на рис. 7.38,А - для
малой скорости и на рис. 7.38,Б - для большой скорости.
Если стеклоочиститель начнет работать, значит, неисправен
переключатель, а если нет, неисправен стеклоочиститель.
Для проверки работоспособности стеклоочистителя, снятого с автомобиля,
необходимо соединить штекерную колодку стеклоочистителя по схеме,
показанной на рис. 7.39 (лампа 1 будет мигать).
Если стеклоочиститель работает на малой и большой скоростях, а в
прерывистом режиме не работает, проверить исправность переключателя, реле
прерывистой работы стеклоочистителя и реле укладки щеток стеклоочистителя.
В случае выхода из строя заменяются на новые: переключатель, привод
стеклоочистителя, рычаги и щетки, реле прерывистой работы и реле укладки
щеток.
При установке привода стеклоочистителя затянуть болты крепления
моментом 5,39-7,85 Н·м (0,55-0,80 кгс·м);
