Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

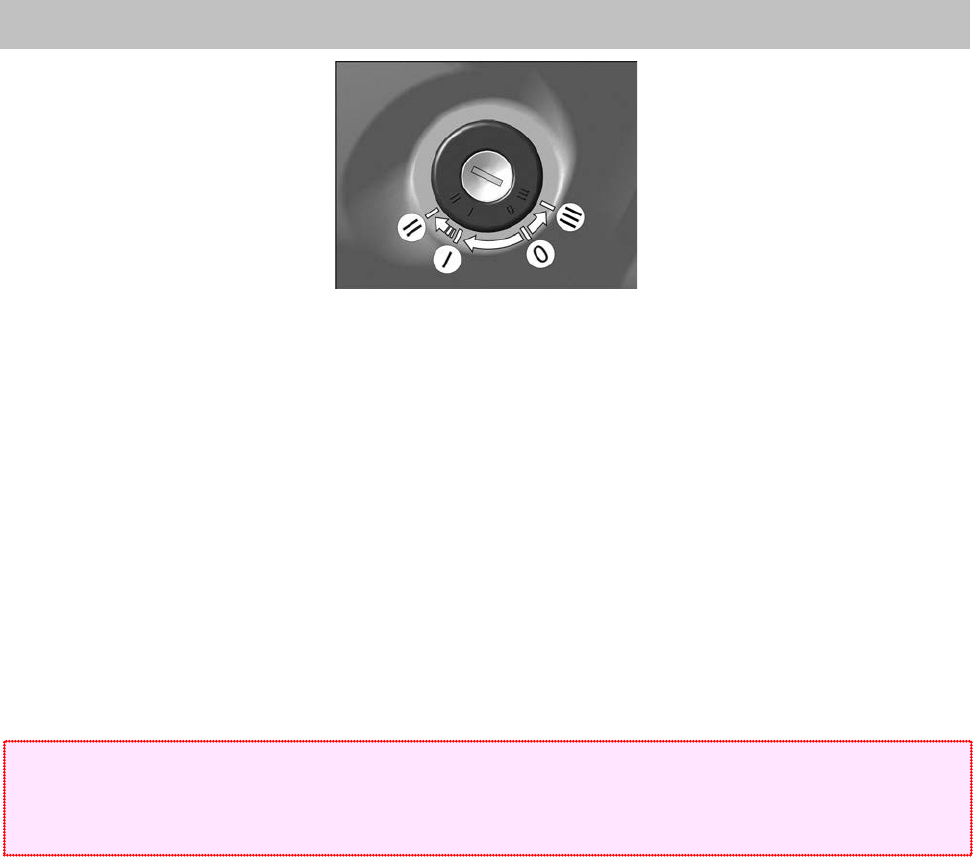

Рис. 7.25. Положения ключа выключателя приборов и стартера: 0 – все выключено,
ключ не вынимается, противоугонное устройство не включено; I – включены приборы, ключ
не вынимается; II – включены приборы и стартер, ключ не вынимается; III – приборы
выключены, при вынутом ключе включено противоугонное устройство
Из позиции II (рис. 7.25) в позицию I ключ возвращается автоматически.
Повторный поворот ключа в позицию II из позиции I заблокирован. Повторное
включение цепи стартера (позиция II) возможно только после возврата ключа в
позицию 0.
Для выключения противоугонного устройства вставьте ключ в
выключатель приборов и стартера и, слегка покачивая рулевое колесо вправо-
влево, поверните ключ в положение 0.
Для проверки исправности выключателя приборов и стартера необходимо
собрать электрическую схему, показанную на рис. 7.26.
При повороте ключа в положение I (включены приборы) должны гореть
лампы А и В, в положении II (включены приборы и стартер) должны гореть
лампы А и Б. В положениях 0 и III лампы гореть не должны. Падение
напряжения в цепях выключателя приборов и стартера не должно превышать
значений, указанных в табл. 7.3.
ЗАПРЕЩАЕТСЯ
вынимать ключ из замка во время движения автомобиля, в том числе и при
его буксировке, во избежание запирания вала рулевой колонки.
