7.8. Переключатель дополнительного отопителя
Переключатель отопителя (рис. 7.41) установлен на панели приборов и
предназначен для коммутации электрических цепей управления вентилятором
отопителя.

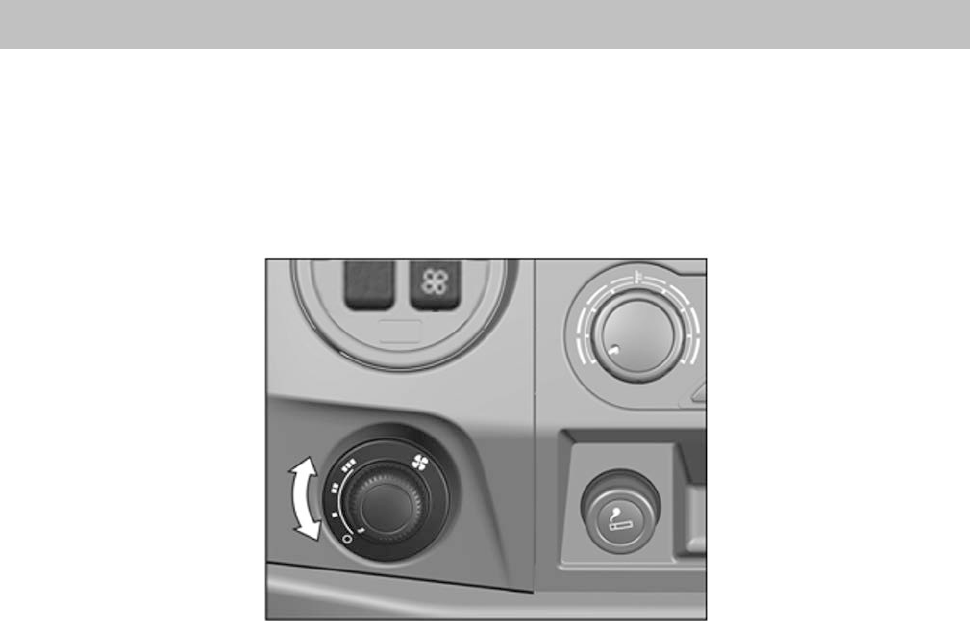

Рис. 7.41. Установка переключателя дополнительного отопителя
Переключатель (рис. 7.42) имеет пять фиксированных положений (на
автомобиле задействованы четыре положения, в пятом положении отопитель
продолжает работать на третьей (максимальной) скорости). Переключения из
одной позиции в другую и фиксация рукоятки во всех позициях должны быть
четкими – без люфтов, заеданий и промежуточных (ложных) позиций.
Конструкция переключателя должна обеспечивать надежный электрический
контакт с электрической схемой.
Усилие, прилагаемое при установке переключателя в посадочное
отверстие панели приборов, должно быть не более 50 Н. Фиксация
переключателя в посадочном отверстии должна быть четкой – не допускается
возможность смещения переключателя в посадочном отверстии, как в осевом,
так и в поперечном направлении.
Момент переключения – 7-13 Н∙см (0,7-1,3 кгс∙см), момент
проворачивания рукоятки переключателя за крайние позиции –
не менее 100 Н∙см (10 кгс∙м).
Падение напряжения на контактах нового переключателя должно быть не
более 10 мВ/А, бывшего в эксплуатации – не более 20 мВ/А.
Переключатель относится к неремонтируемым и необслуживаемым
изделиям, при отказе заменить на новый.
