- отсоединить поддержки кабеля датчика АБС от кронштейнов их
крепления;
- отвернуть винт крепления датчика и вынуть датчик из отверстия.
Установка датчика АБС осуществляется в порядке, обратном снятию. При
установке датчика, следует нанести герметик Унигерм-6 на резьбу винта
крепления датчика и затянуть винт, предварительно очистив и обезжирив
резьбовую часть болта и сопряженной детали.
7.22.3.Отсоединение колодки жгута по раме от гидроагрегата
Для отсоединения колодки жгута по раме от гидроагрегата следует:
- нажать на поверхность крышки колодки, указанную на рис. 7.98;
- повернуть фиксатор вверх до щелчка.

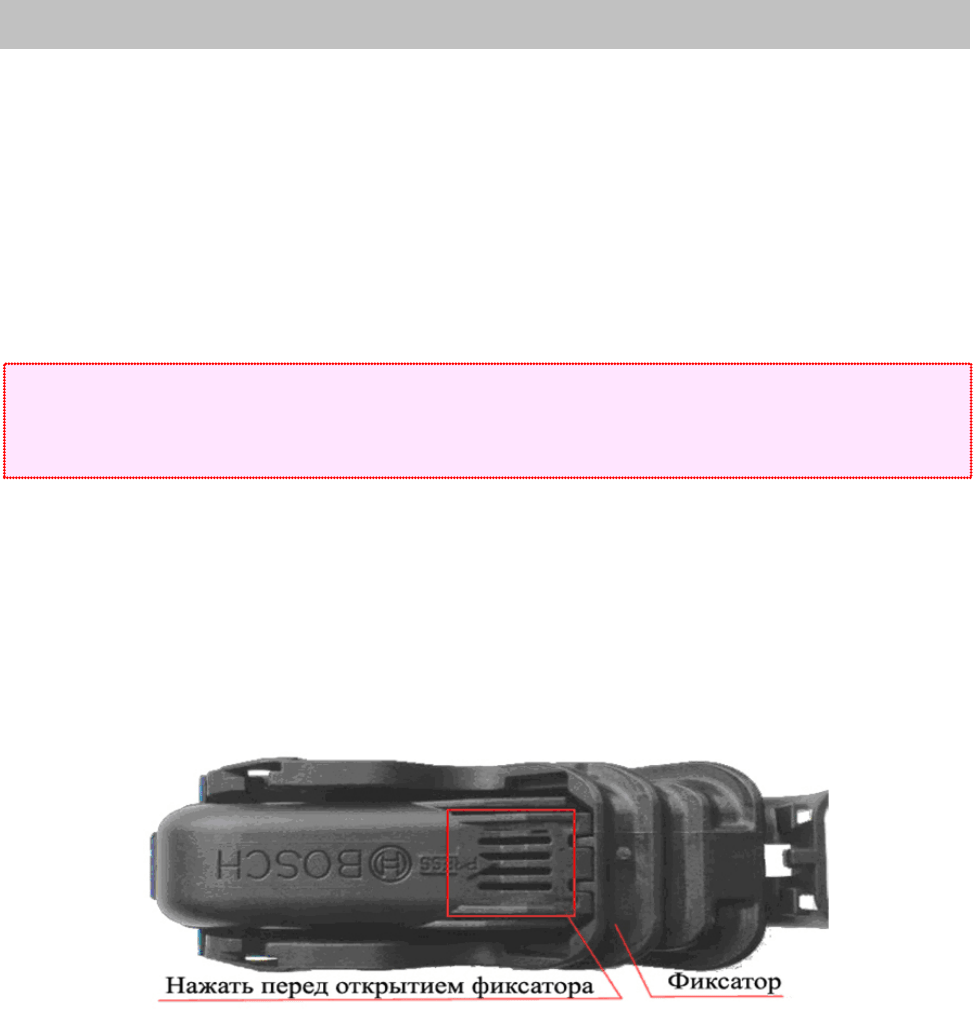

Рис. 7.98.
Для подсоединения колодки жгута по раме к гидроагрегату следует:
- соединить колодку жгута по раме (фиксатор защелкнут вверху) с
гидроагрегатом;
- повернуть фиксатор колодки вниз до щелчка.
ВНИМАНИЕ
При установке в колесный узел датчик должен быть направлен в сторону
ротора поверхностью белого цвета.
