Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е

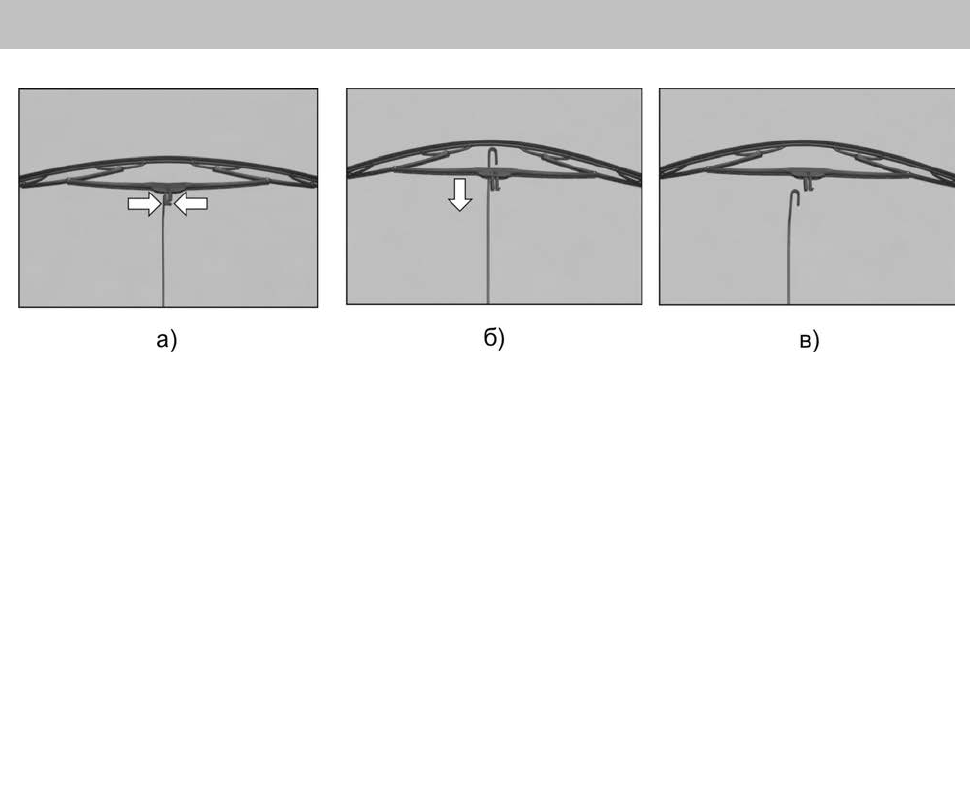

Рис. 7.36. Замена щеток стеклоочистителя
- скользящим движением продвинуть щетку по рычагу по направлению
стрелки (рис. 7.36,б) и снять щетку (рис. 7.36,в);
- установить новую щетку в порядке, обратном снятию, обеспечив, ее
правильное крепление к рычагу стеклоочистителя.
Замену рычагов щеток необходимо выполнять в следующем порядке:
- снять колпачки с рычагов щеток;
- отвернуть гайки крепления рычагов к осям привода и снять рычаги
щеток с осей;
- включить стеклоочиститель и через 1-2 минуты работы выключить;
- установить рычаги со щетками на оси привода. Щетки должны
располагаться по верхней границе керамической полосы, нанесенной с
внутренней стороны стекла. Затянуть гайки крепления рычагов щеток к осям
моментом 10,78-15,69 Н·м (1,1-1,6 кгс·м). Переходники 16 (см. рис. 7.35) и
колпачки 17 вставить в отверстия и зафиксировать нажатием;
- включить стеклоочиститель. При работе щетки не должны касаться
облицовки. Если щетки ударяются об облицовку или после выключения
останавливаются слишком высоко, необходимо немного изменить установку
рычагов на оси.
Электрическая схема подключения стеклоочистителя показана на рис. 7.37.
