7.2.7. Переключатель световой сигнализации
7.2.7.1. Переключатель световой сигнализации автомобилей
с двигателем Сummins
Переключатель 3111.3709100-28
1)
световой сигнализации (рис. 7.19)
расположен слева, под рулевым колесом.
Переключатель осуществляет следующие функции:
- управление указателями поворотов;

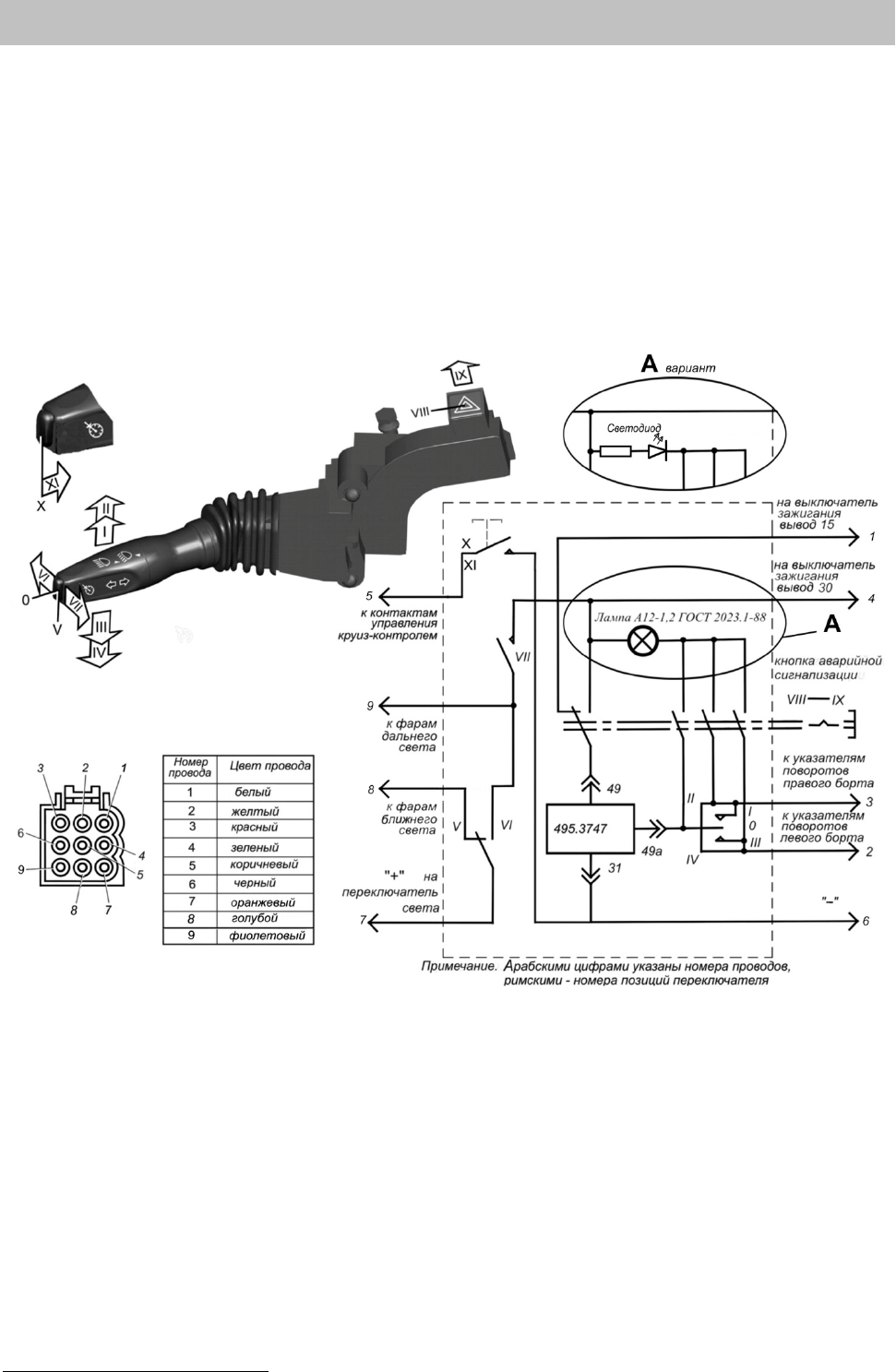

Рис. 7.19. Электрическая схема переключателя 3111.3709100-28 и позиции рукоятки
переключателя и кнопки включения функции «Круиз-контроль»: 0 - указатели
поворотов выключены; I - включены указатели поворотов правого борта (самовозврат в
позицию 0); II - включены указатели поворотов правого борта; III - включены указатели
поворотов левого борта (самовозврат в позицию 0); IV - включены указатели поворотов
левого борта; V - включен ближний свет фар; VI - включен дальний свет фар; VII - включена
световая сигнализация (самовозврат в позицию V); VIII - выключена аварийная
сигнализация; IХ - включена аварийная сигнализация; Х – разомкнута цепь управления
круиз-контролем; ХI –замкнута цепь управления круиз-контролем (самовозврат в
позицию Х)
1)
- На части автомобилей могут быть установлены переключатели световой сигнализации
2705.3709100-10 или 2217.3769200-10
