7.4. Переключатели управления стеклоподъемниками
и зеркалами заднего вида
На автомобиле на левой двери кабины установлен блок (рис. 7.31)
переключателей управления стеклоподъемниками и наружными зеркалами
заднего вида
1)
или блок переключателей управления стеклоподъемниками, на
правой двери - переключатель управления стеклоподъемником.
Блок переключателей управления стеклоподъемниками и наружными
зеркалами заднего вида состоит из двух переключателей управления
электроприводом стеклоподъемников, переключателя управления
электроприводом зеркал заднего вида (ручки джойстика) и лицевой панели для
монтажа переключателей и джойстика. Крепление переключателей и
джойстика в лицевой панели и лицевой панели на двери обеспечено с помощью
защелок.

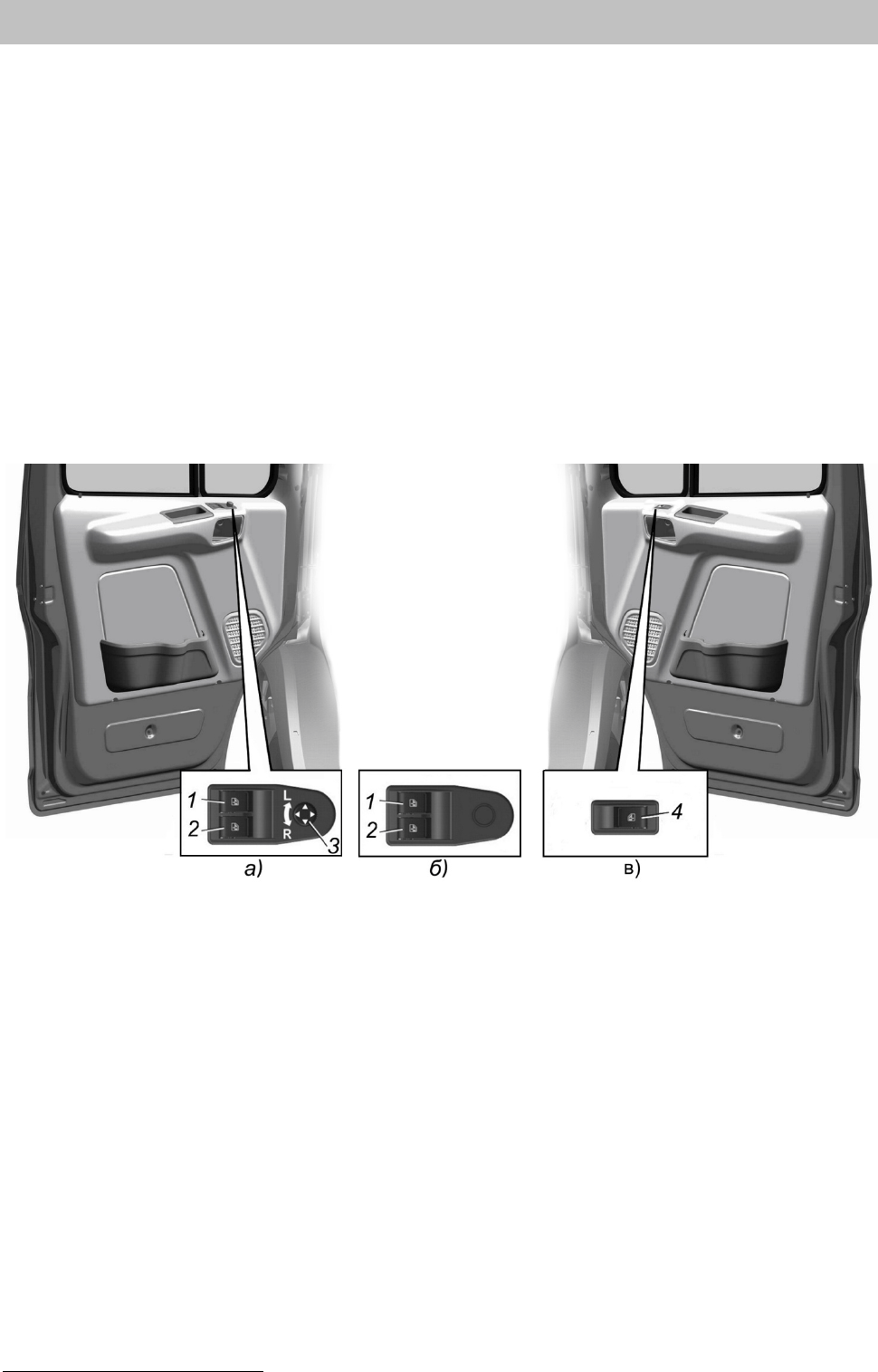

Рис. 7.31. Блок переключателей управления стеклоподъемниками и зеркалами заднего
вида и переключатель управления стеклоподъемником правой двери: а - блок
переключателей управления стеклоподъемниками и зеркалами заднего вида; б - блок
переключателей управления стеклоподъемниками; в – переключатель управления
стеклоподъемником правой двери; 1 – клавиша управления стеклоподъемником левой двери;
2,4 - клавиши управления стеклоподъемником правой двери; 3 – ручка джойстика
управления зеркалами заднего вида
1)
При нажатии на клавишу управления стеклоподъемником вниз происходит
опускание стекла, при нажатии вверх – подъем стекла.
Для регулировки наружных зеркал с электроприводом при включенных
приборах и стартере (зажигании) поворотом рукоятки 3 джойстика управления
необходимо выбрать правое R или левое L зеркало.
1)
- Для автомобилей, оборудованных зеркалами заднего вида с электрическим приводом
