газовые котлы 7

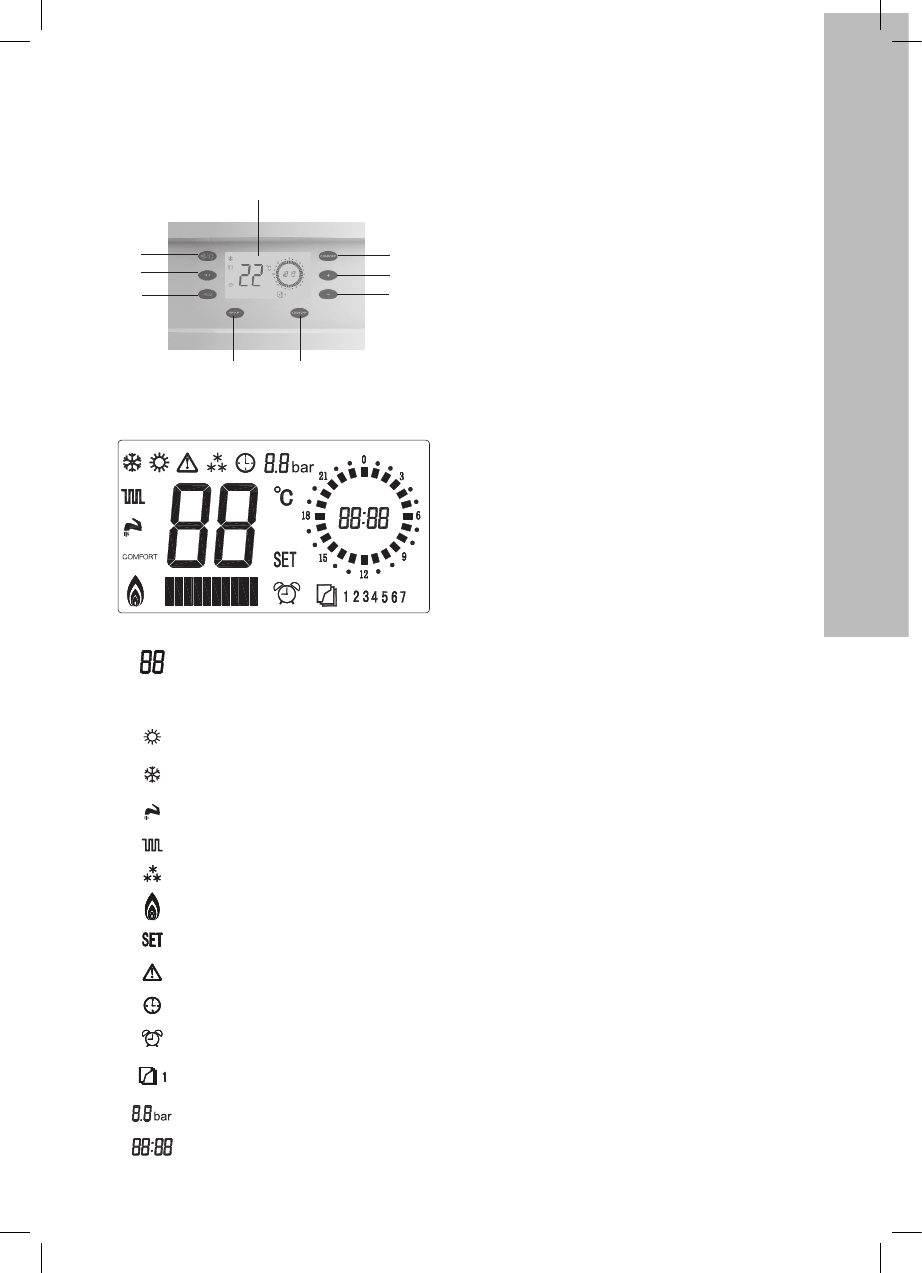

Панель управления
Пояснение к ЖК-дисплею
1
2
3
4
9
8
7
5
6
1 ЖК-дисплей. Отображает информацию о
работе котла, текущее время.
2 Кнопка переключения режимов «зима/
лето».
3 Кнопка «SET».
4 Кнопка «программа».
5 Кнопка «RESET». Перезагрузка котла.
6 Кнопка «вкл/выкл».
7 Кнопка понижения значений.
8 Кнопка повышения значений.
9 Кнопка «Комфорт».
Индикатор температуры, код
неисправности, состояние
Отображает установленную температуру
или температуру в настоящий момент, код
неисправности, «ОF» - код состояния котла.
COMFORT Включена функция «Комфорт» Температура горячей воды +42
о
С.
Летний режим работы
Котел работает только в режиме горячего
водоснабжения.
Зимний режим работы
Котел работает в режиме отопления и горячего
водоснабжения.
Режим горячего
водоснабжения (ГВС)
Подготовка горячей воды.
Режим отопления Режим отопления.
Режим антизамерзания Работает функция «анти-замерзания».
Работа горелки
Работает горелка. Интенсивность пламени
отображается на индикаторе мощности горелки.
Статус установки Изменяются установки котла
Режим блокировки
Котел заблокирован из-за неисправности.
Нажмите RESET, чтобы заново запустить котел
Режим настройки часов Устанавливается текущее время
Программатор
Устанавливается суточная программа работы котла
на систему отопления
Индикатор дня недели
Отображает день недели (1 - понедельник, 2 -
вторник и т.д.)
Индикатор давления системы
отопления
Отображает давление системы отопления
Индикатор времени Отображает текущее время
