газовые котлы 21

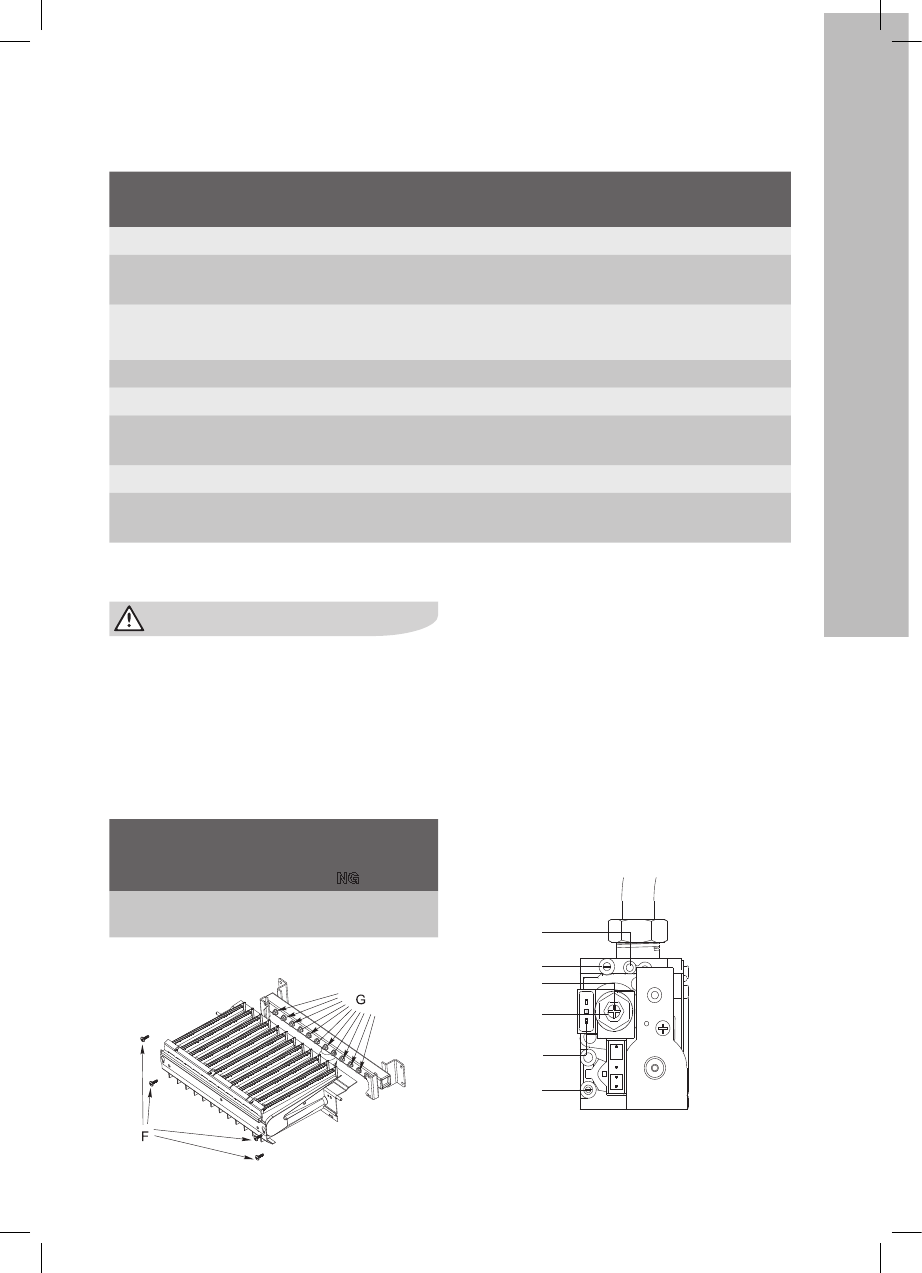

Описание DIP-переключателей
Перевод котла на сжиженный газ
Внимание! Перевод на другой тип газа
должен производить квалифицированный
специалист авторизованного сервисного
центра.
На заводе-изготовителе котел настроен на
природный газ. Для перевода на сжиженный
газ необходимо заменить форсунки и перена-
строить работу электроники котла и газового
клапана.
Модификация
Basic Duo
Кол-во
форсунок
Диаметр
форсунок, мм
NG LPG
24 кВт 12 1,35 0,77
30 кВт 14 1,35 0,77
Настройка газового клапана
Газовый клапан на заводе-изготовителе отре-
гулирован для работы на природном газе при
входящем давлении газа 20 mBar.
При проведении пуско-наладочных работ необ-
ходимо проверить настройку газового клапана и,
при необходимости, отрегулировать клапан. Для
этого:
• выключите котел кнопкой на панели управ-
ления;
• закройте кран подачи газа к котлу;
• снимите лицевую крышку котла;
• на штуцере «С» газового клапана (см. рису-
нок) отверните винт-заглушку на 1 – 1,5
оборота, к штуцеру подключите манометр;
E
A
B
D
C
F
№ Изменяемая функция Положение микропереключателя
ON OFF
1 Используемый газ сжиженный природный
2 Тип приготовления ГВС вторичный
теплообменник
битермический
теплообменник
3 Тип системы отопления Радиаторы Теплый пол
(40-85 0С) (35-60 0С)
4 Модификация котла old new
5 Погодозависимое управление выключено включено
6 Подогрев вторичного
теплообменника (в случае наличия)
выключено включено
7 Режим работы системы отопления нормальный цикличный
8 Датчик давления Аналоговый
(встроенный манометр)
Цифровой (вывод
значений на дисплей)
