20 electrolux

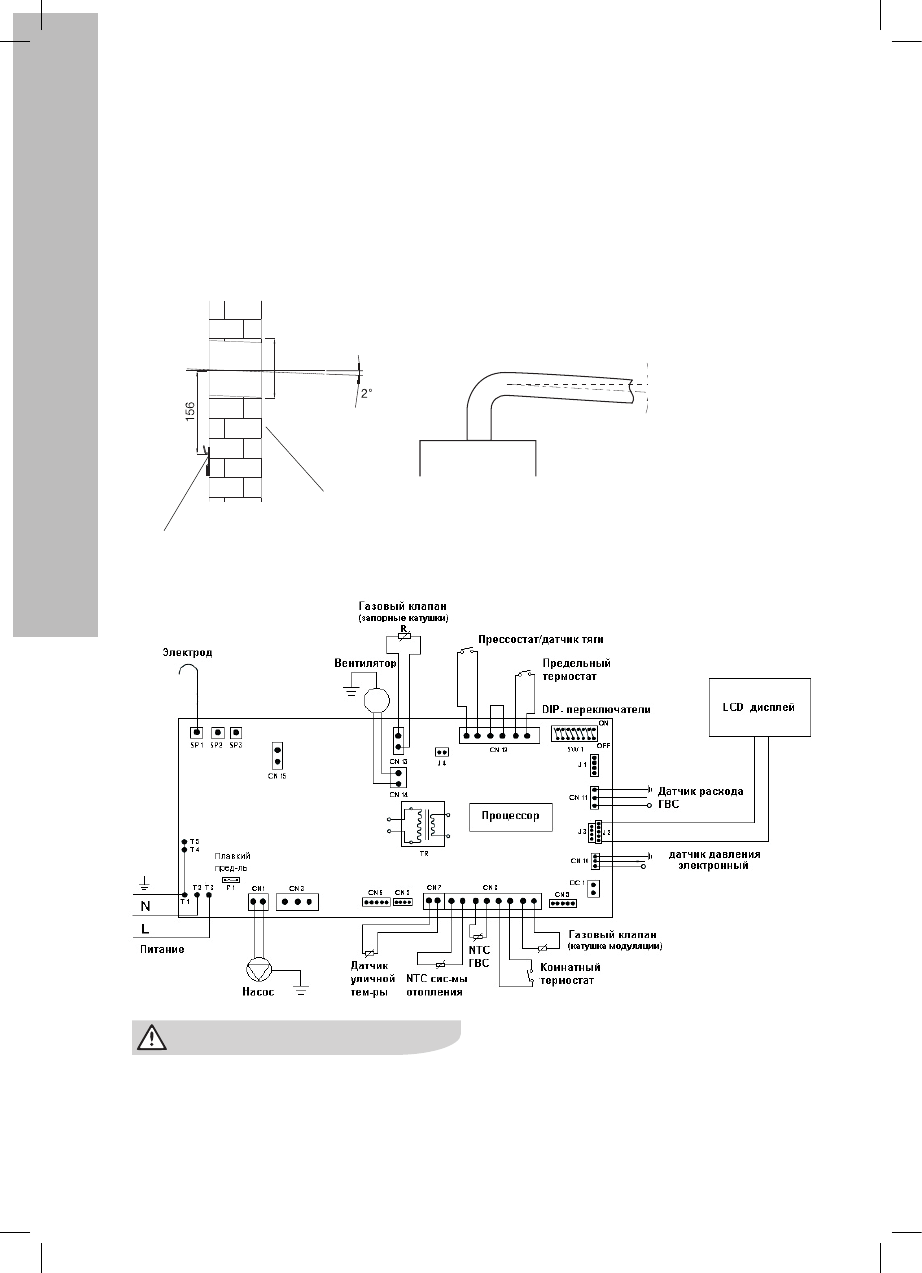

Установка коаксиального
дымохода
Просверлите в стене отверстие диаметром
105 мм.
Отверстие должно иметь угол наклона
2-5 градусов по направлению к земле.
Если отверстие расположено на боковой
Монтажная планка котла
Наружная сторона здания
105
2° - 5°
стене, необходимо с помощью уровня
определить место для отверстия в стене.
Принципиальная схема электронной платы управления
Внимание! На плате управления исполь-
зуется принцип кодирования при помощи
DIP-переключателей (SW1). Для коррект-
ной работы котла важно, что бы положе-
ния DIP-переключателей соответствовали
модификации котла.
