18 electrolux

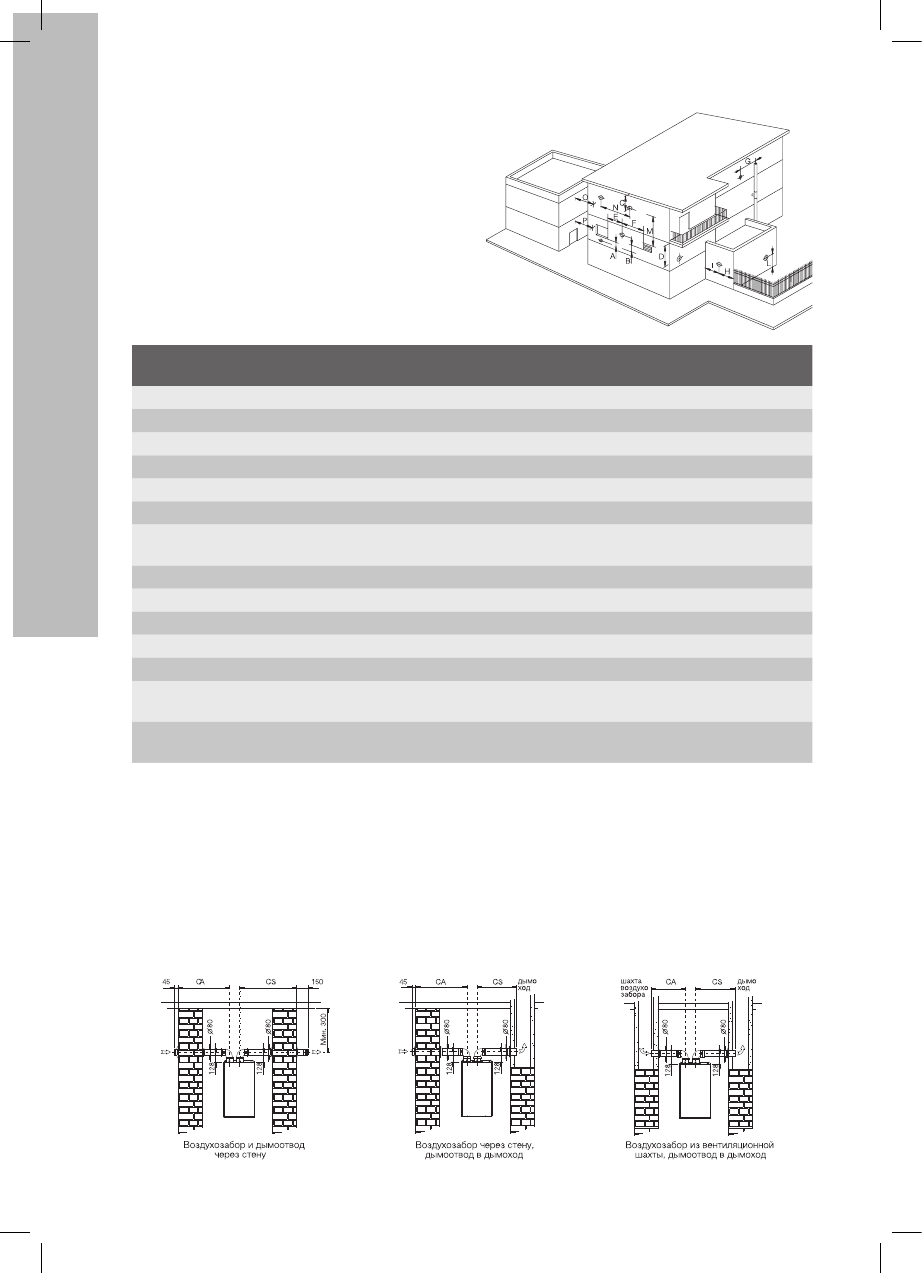

Расположение терминалов для аппаратов
с принудительной тягой в зависимости от
их теплопроизводительности
Расположение терминала Расстояния
Аппараты
свыше 16 до 35 кВт (мм мин.)
Под окном А 600
Под вентиляционным отверстием В 600
Под карнизом С 300
Под балконом** D 300
От смежного окна Е 400
От смежного вентиляционного отверстия F 600
От вертикальных или горизонтальных
трубопроводов или выпусков***
G 300
От угла здания Н 300
От ниши здания I 300
От пола или другой плоскости хождения L 2000
Между двумя вертикальными терминалами M 1500
Между двумя горизонтальными терминалами N 1000
От лицевой поверхности без отверстий или
терминалов, в радиусе 3 м от выхода дыма
0 2000
Тоже, но с отверстиями или терминалами в
радиусе З м от выпуска дыма
Р 3000
** Терминалы под балконом практически долж-
ны помещаться в такое положение, чтобы
общий путь дыма от пункта выхода из терми-
нала до его вывода от внешнего периметра
балкона, включая возможную высоту защит-
ной балясины, не был бы меньше 200 мм.
*** Терминалы должны размещаться на рас-
стоянии не меньше 500 мм от материалов,
чувствительных к воздействию продуктов
сгорания (например, карнизы и водостоки
из пластика, дерева и т.д.), если только не
принимаются адекватные защитные меры
в отношении данных материалов.
Системы раздельного
дымоудаления и забора воздуха
