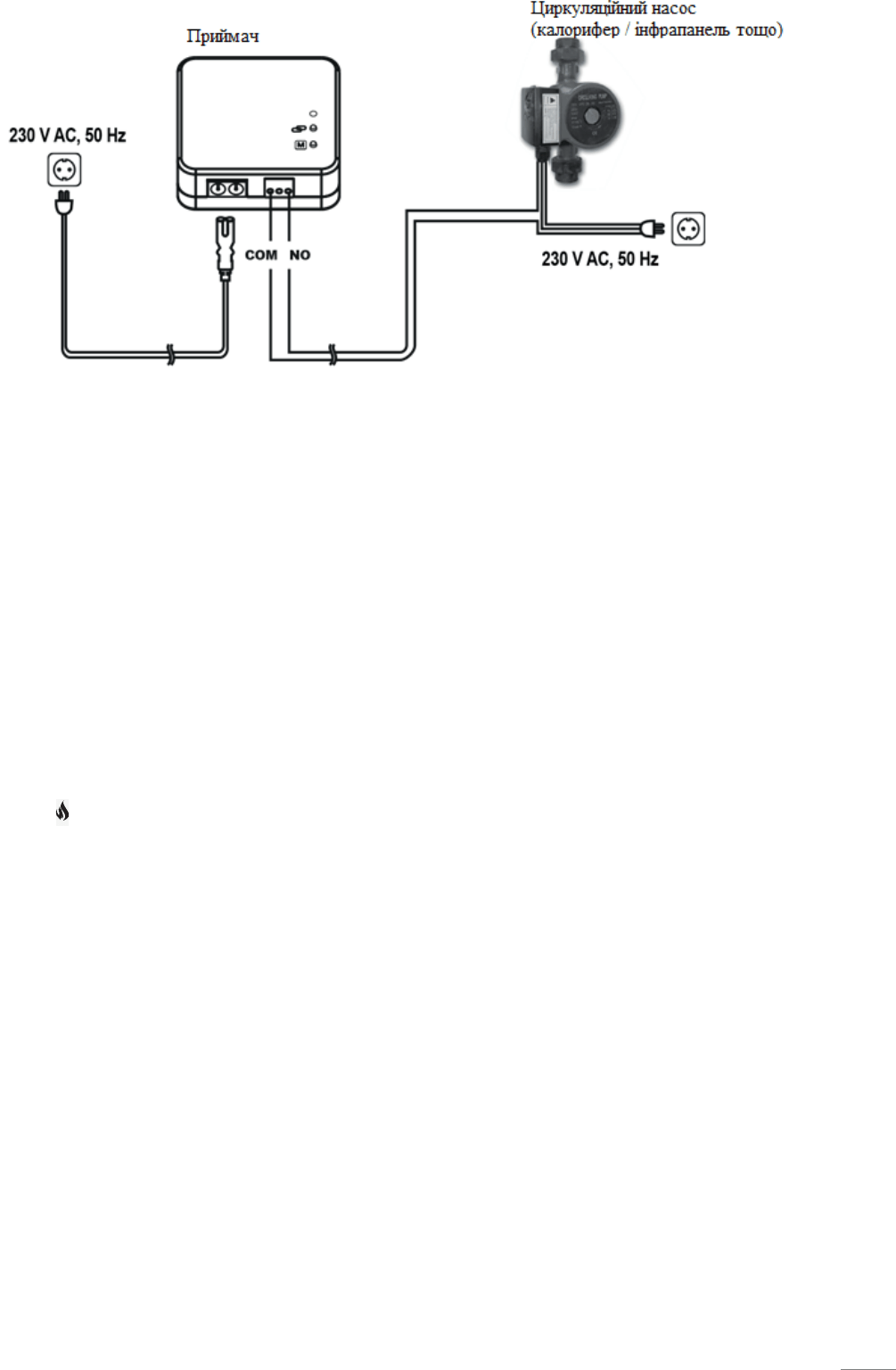

УВАГА! При приєднанні завжди враховуйте навантажувальну здатність реле
термостата і дотримуйтесь інструкцій виробника нагрівача або кондиціонера.
Приєднання повинен виконувати фахівець!
Напруга в точках приєднання NO і COM залежить тільки від керованої системи, тому
розмір проводу визначається типом пристрою. Довжина проводу не грає ролі, ви можете
встановити приймач поруч або далеко від котла, але не встановлюйте його безпосередньо
поблизу або під ним.
Якщо через наявні умови відстань між передавачем і приймачем занадто велика і
бездротове (радіочастотне) з'єднання стає ненадійним, встановіть приймач ближче до місця
розташування термостата.
8.2 Уведення в експлуатацію і робота приймача
Приєднайте приймач до мережі 230 В. Через кілька секунд бездротова (радіочастотна)
система (термостат і приймач) налаштовується на робочу частоту. У якості тесту кілька разів
натисніть на кнопку ««»» термостата, поки встановлена температура не стане вище кімнатної.
Після цього протягом декількох секунд на дисплеї термостата повинен з'явитися символ стану
вмикання . У той же час помаранчевий світлодіод на приймачі повинен блимнути 3 рази, а
потім горіти постійно, показуючи, що приймач отримав команду передавача (термостата).
8.3 Світлодіодна індикація на приймачі
Робочий стан приймача відображається світлодіодом, як показано нижче:
- Зелений світлодіод горить постійно: приймач синхронізований з термостатом і
працює нормально.
- Зелений світлодіод блимне 3 рази: приймач отримав команду від термостата, що
опалення / охолодження не потрібне. Після цього зелений світлодіод буде горіти постійно, а
постійний помаранчевий світлодіод згасне.
- Зелений світлодіод постійно блимає: приймач знаходиться в режимі синхронізації.
- Помаранчевий світлодіод горить постійно: термостат подає команду на опалення
/охолодження приєднаної до нього системи (замикає клеми NO і COM)
- Помаранчевий світлодіод блимне 3 рази: приймач отримав команду на опалення /
охолодження від термостата. Після цього горить постійно.
- Помаранчевий і зелений світлодіоди безперервно блимають: термостат управляється
вручну і дає команду на опалення / кондиціювання приєднаної системи (замикає точки
приєднання NO і COM).
- Червоний світлодіод постійно блимає: система опалення / кондиціювання зупинена
оскільки від термостата не надходила команда перемикання протягом більше 22 хвилин.
