експлуатації призводить до зменшення радіусу дії сигналу аж до його зникнення. Якщо є

можливість, ми рекомендуємо тримати приймач подалі від котла та інших великих металевих

конструкцій, це забезпечить стабільну передачу сигналу і убезпечить радіочастотний зв'язок від

перешкод. По можливості рекомендується встановити приймач на відстані не менше 1-2 м, від

котла та інших великих металевих конструкцій і на висоті 1,5-2 м, щоб забезпечити

безперешкодний бездротовий зв'язок. Перед тим як встановити цей пристрій, варто перевірити

надійність радіочастотного зв'язку в обраному місці.

УВАГА! Не встановлюйте приймач під кришкою котла або в безпосередній

близькості від гарячих труб, оскільки це може пошкодити компоненти приладу і

поставити під загрозу бездротовий (радіочастотний) зв’язок. Щоб уникнути ураження

електричним струмом, доручіть приєднання приймача фахівцю!

Приймач можна закріпити на стіні за допомогою доданих шурупів. Приймач працює

від мережі напругою 230 В, мережевий кабель для цього ви знайдете в комплекті приладу. Цим

забезпечується живлення приймача, а напруга живлення не з'явиться на вихідних клемах. При

підключенні мережевого кабелю до приймача не обов'язково дотримуватись полярності фаз.

Заземлення не потрібне, оскільки прилад має подвійну ізоляцію.

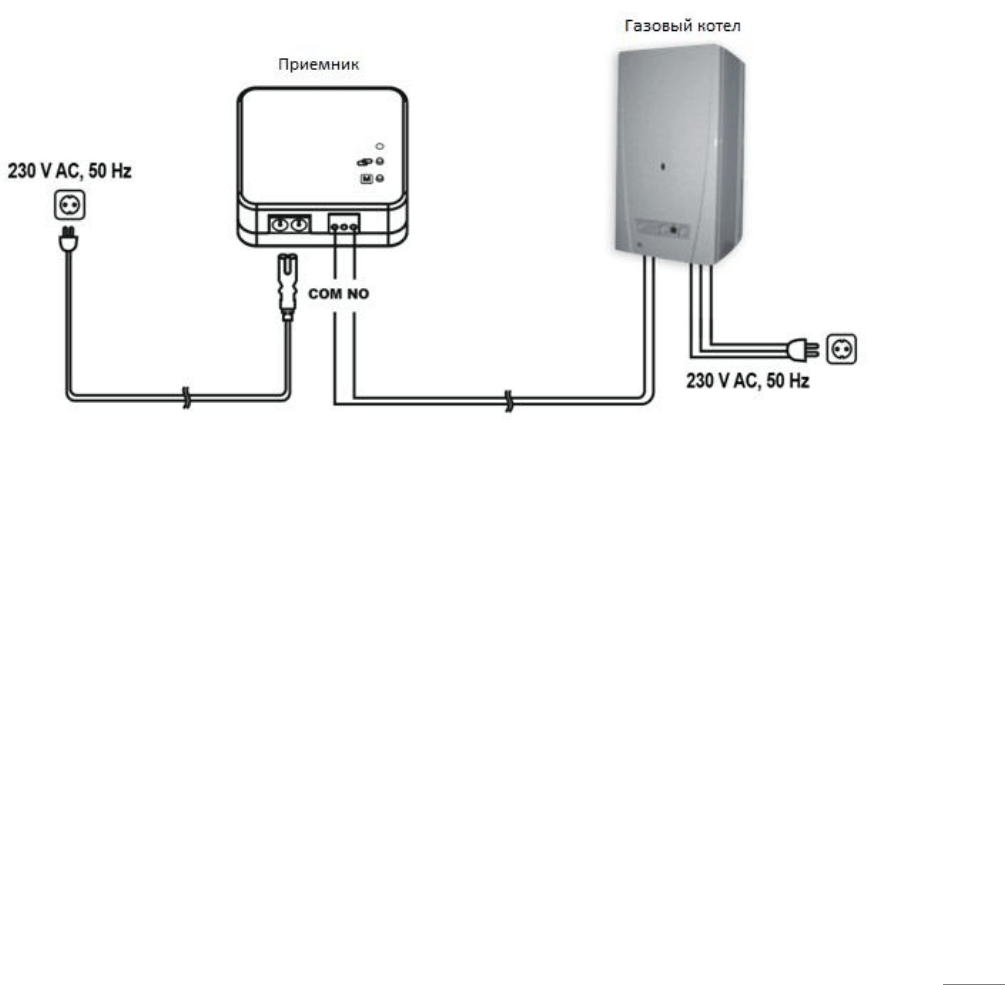

Приймач управляє котлом (або кондиціонером) через безпотенційне реле з

контактами, що перемикаються, де точки приєднання: NO, COM і NC. Точки приєднання

кімнатного термостата для управління роботою опалювального приладу або кондиціонера:

клеми NO і COM, які відкриті в стані спокою, як показано на малюнку нижче.

Якщо у вас старий котел або інший пристрій (наприклад, насос), який не

пристосований для приєднання кімнатного термостата, приєднайте клеми NO і COM приймача

в якості перемикача у колі приєднання до мережі пристрою, яким бажаєте управляти за

малюнком нижче.
