ВАЖЛИВЕ ПОПЕРЕДЖЕННЯ! Якщо радіаторні клапани в вашому домі
мають термостатичну конструкцію, встановіть головку термостата на максимальну
температуру в приміщенні, де ви хочете розташувати кімнатний термостат або
замініть головку термостата радіаторного клапана важелем ручного управління. В
іншому випадку головка термостата може заважати регулюванню температури в домі.
2. ПРИЄДНАННЯ ТА УВЕДЕННЯ ТЕРМОСТАТА В ЕКСПЛУАТАЦІЮ
УВАГА! Приєднання / уведення приладу в експлуатацію здійснює фахівець!
Перед уведенням в експлуатацію переконайтеся, що прилад, який ви хочете
приєднати до термостата, не знаходиться під напругою мережі 230 В. Існує небезпека
ураження електричним струмом або пошкодження приладу.
2.1 Монтаж, приєднання термостата:
Для приєднання та уведення термостата в експлуатацію необхідно виконати
наступні дії:

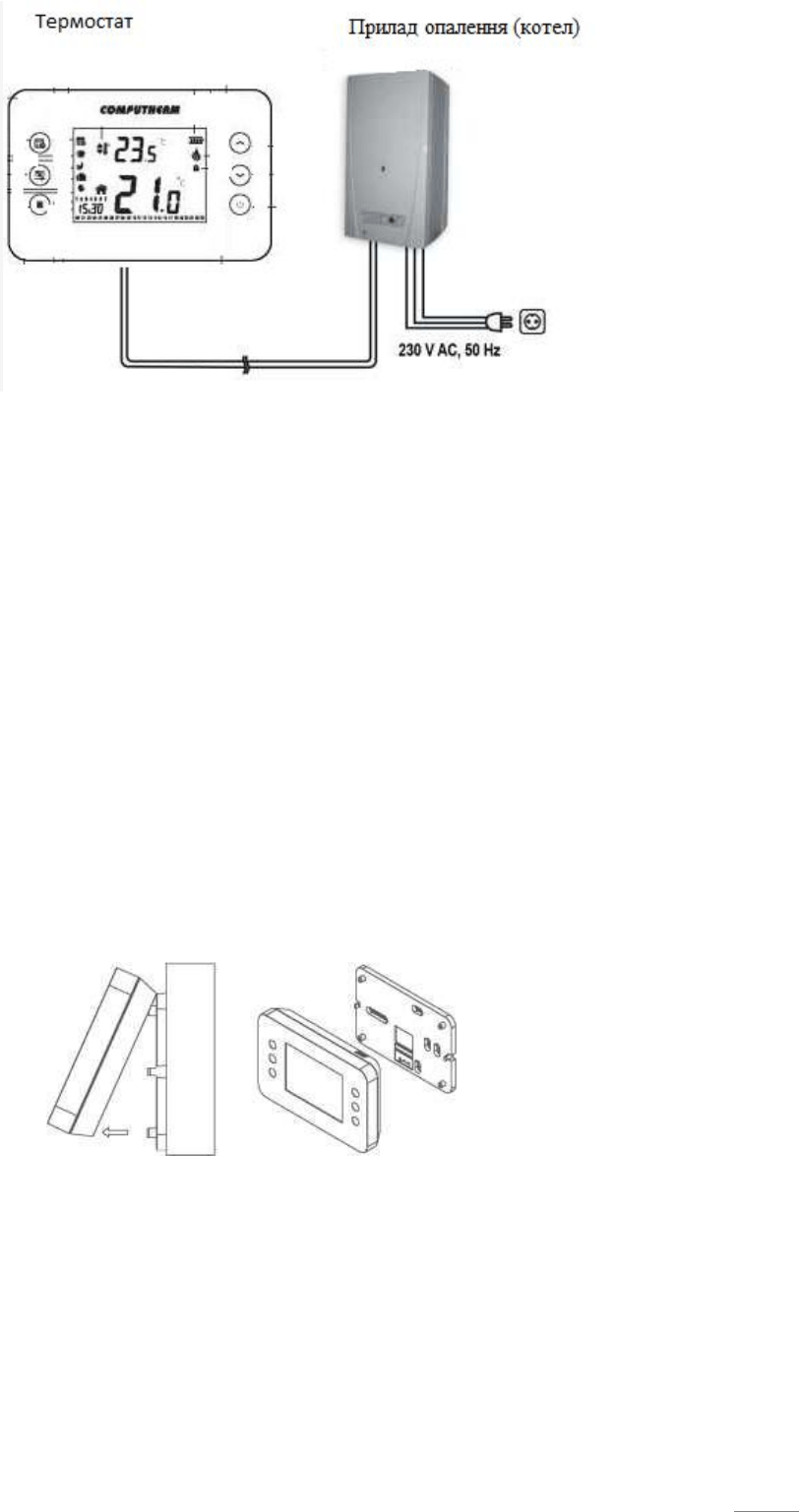

1. Від’єднайте задню панель термостата від передньої, як показано на малюнку нижче.
2. Прикріпіть задню панель приладу до стіни за допомогою доданих гвинтів кріплення.
Переконайтеся, що стрілки з внутрішньої сторони панелі спрямовані вгору.
3. Термостат управляє пристроєм опалення або кондиціювання через безпотенційне реле
з контактами перемикання, точки приєднання яких - NO і COM. Ці точки приєднання
розташовані на задній панелі приладу.
4. Точки приєднання кімнатного термостата до контрольованого пристрою опалення або
кондиціювання повинні бути приєднані до клем NO і COM, які відкриті в стані
спокою.
