Руководство по ремонту на автобусы
А65R32 и А65R33 «ГАЗель Next»
Э
Э
Л
Л
Е
Е
К
К
Т
Т
Р
Р
О
О
О
О
Б
Б
О
О
Р
Р
У
У
Д
Д
О
О
В
В
А
А
Н
Н
И
И
Е
Е
плавное регулирование смешанной нагрузки (светодиоды и лампы) мощностью
до 35 Вт. Диапазон регулировки не зависит от величины нагрузки.
Момент сопротивления вращению колеса регулятора - 1,3-2,3 Н·см
(0,13-0,23 кгс·см), момент сопротивления повороту колеса из фиксированного
положения - 2,8-6,0 Н·см (0,28-0,60 кгс·см). Момент сопротивления повороту
колеса за крайние позиции – не менее 20 Н⋅см (2,0 кгс·см).
Переключатель корректора света фар поворотного типа предназначен
для управления моторедукторами корректора фар и имеет семь фиксированных
позиций.
Электромеханический корректор фар предназначен для регулировки с
места водителя угла наклона пучка ближнего (дальнего) света фар в
зависимости от загрузки автомобиля. Корректор состоит из переключателя
корректора света фар модуля управления светотехникой (на панели приборов),
двух электромеханических приводов (внутри каждой фары) и соединительных
проводов от переключателя корректора к приводам (фарам) (под капотом
автомобиля).
При ненагруженном автомобиле необходимо совместить цифру «0» на
колесе переключателя корректора с указателем (меткой) «–» на корпусе модуля
управления светотехникой. (В данном положении фары устанавливаются в
первоначальное положение и могут быть отрегулированы специальными
винтами установленными в гнездах фар, с помощью экрана).
При полностью загруженном автомобиле с меткой «-» на корпусе блока
управления необходимо совместить цифру «1» на маховичке блока .
Управляющее напряжение с переключателя корректора, а также
напряжение питания, через соединительные провода подается к двум
электромеханическим приводам одновременно.
Момент сопротивления повороту колеса переключателя из
фиксированного положения - 2,8-6,0 Н·см (0,28-0,60 кгс·см). Момент
сопротивления повороту колеса за крайние позиции – не менее 20 Н·см
(2,0 кгс·см).
Нумерация штекеров разъема модуля управления приведена на рис. 7.17.
Электрические схемы модулей управления светотехникой приведены
на рис.7.18.

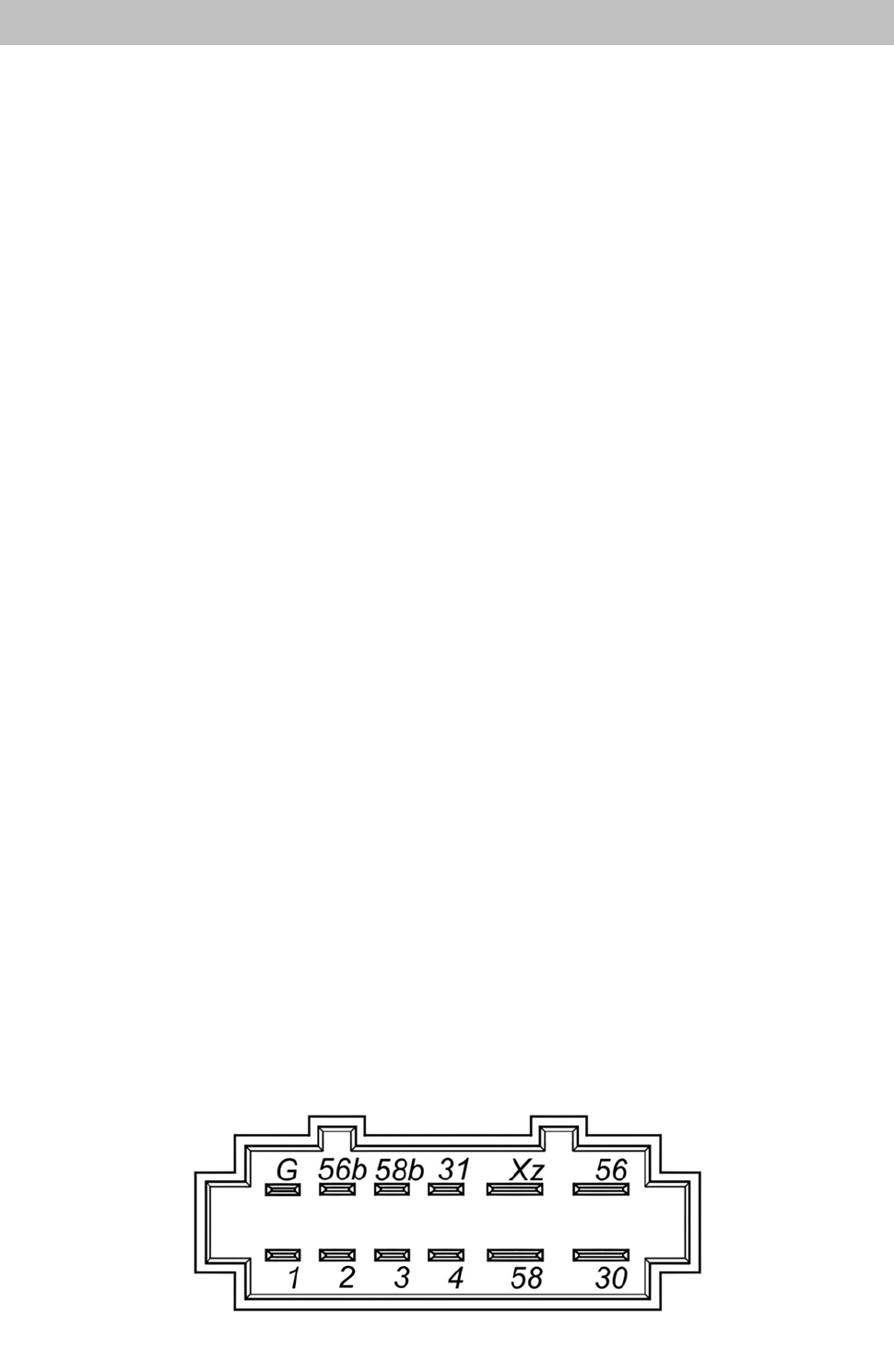

Рис. 7.17. Нумерация штекеров разъема модуля управления светотехникой
